毕节蓄电池充放电测试仪（扩展功能，默认不开放）10.预留RS485从机接口，接受远程控制。（扩展功能，默认不开放）11.预留CAN通信接口。（扩展功能，默认不开放）12.预留USB接口，数据转存（定制功能，默认不开放）五、产品操作5.1 产品使用前注意事项1.设备的控制系统使用交流供电，工作中需要保持交流的不间断供电。2.设备工作时需保证良好通风，进风口及出风口1米范围内不可有遮挡。3.设备应在室内使用，保持设备干燥、无腐蚀、无结露、通风良好。5.2 产品接线5.2.1 接线图示: 5.2.2 设备连接：将放电电缆线的快速接头插入测试仪的快速插座对接（红正黑负），然后将放电导线另一端分别与电池组两端连接（红正黑负）。5.2.3 单体模块连接步骤：步：确定整个电池组需要使用单体模块数量。?模块数量＝整个电池组节数/一个单体模块所能监测节数，未整除的，模块数量需要加1.?举例：如电池组电池节数节，配置的单体模块所能监测6节，110/6＝18.33个，未整除，所以需要使用的模块数量＝19个。第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）?单体模块与单体电池连接，请用户按照对应的电池编号进行采集连接！先采集线与电池的连接，后给模块供电。?电压采集线与电池接线顺序为：以电池组正极为接线起始端，从电池组正极开始按照“红、绿01、绿02......绿05、绿06、绿07、黑”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，一个模块多余的采集线，不用连接，也可一起短接到电池负极（供电电源：压差±8V以上）。6节及以上电池模块接线图电池不足6节模块接线图注意：模块从电池取电，小可监测电池数据1-6节，取电线为红色线和黑色线，建议模块取电范围12-24V供电为，接线过程中不可接错和接反，否则有可能烧坏模块。?

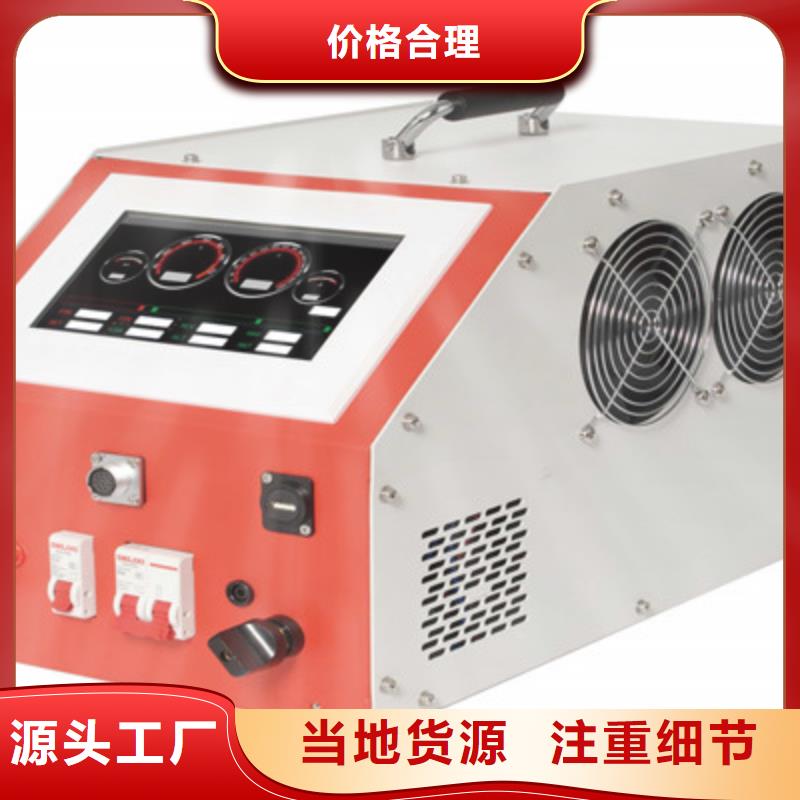

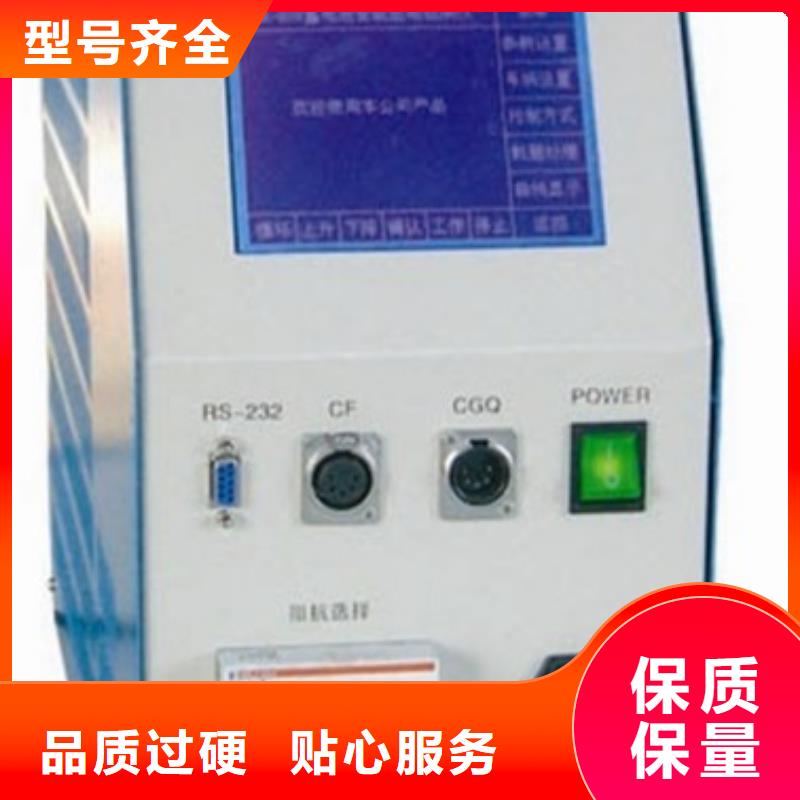

毕节蓄电池充放电测试仪功能特点采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更。单体监测模块采用远距离射频无线通讯方式进行电压数据传送，并可多设置4个独立频段，即可以在同一区域多可以4套监测系统同时进行数据传送，而不互相干扰或窜道。无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监，并具有三种数据采集方式：1、单体监测模块与放电仪主机两者之间进行数据传输。2、单体监测模块与USB无线终端两者之间进行数据传输。3、单体监测模块与放电仪主机、USB无线终端，三者之间进行数据传输。每台放电设备可监测25个单体采集盒，每个单体采集盒可连接12节电池，共可监测300节电池。设备能自动筛选出的6节、和的6节电池的编号和电压值，在显示屏上以不同颜色进行显示。单体电压值具有滑动表格显示和滑动柱状图显示，两种数据查看方式。配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。采用智能单片机ARM控制、 高清LCD液晶显示屏，电容触控操作，内置有中英文切换菜单，菜单操作简单明了。自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，并自动断开空气断路器。可设定充/放电终止条件，包括单体电池电压低、整组电压低/高、充电电流小、充/放电时间到，充/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。可进行在线补偿式充/放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合(选配）。具有RS485远程控制充电、放电、活化功能。具有多机并联方式放电，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

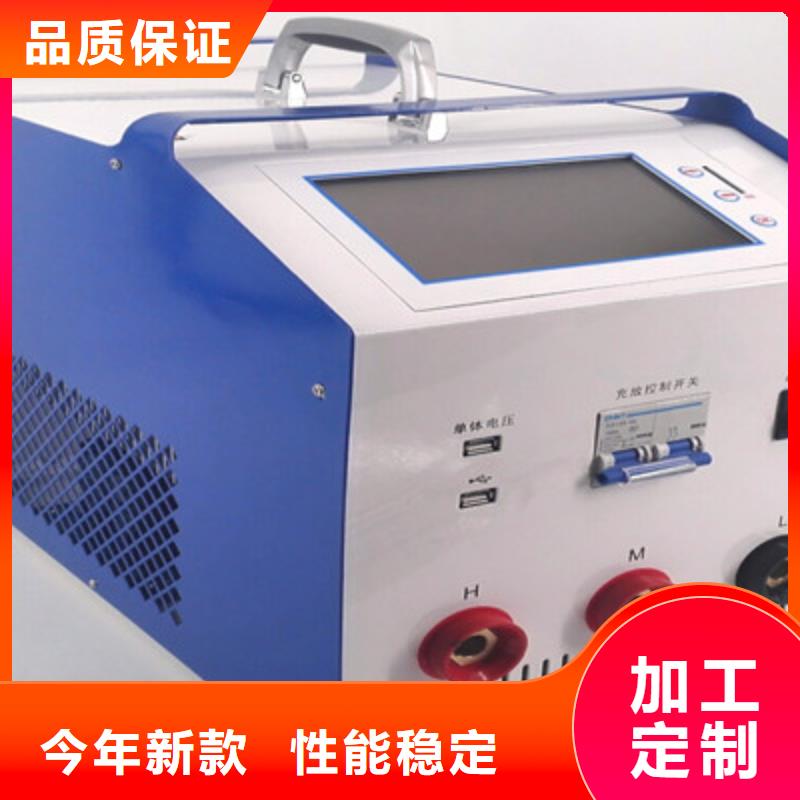

<毕节>天正华意电气设备有限公司 专业厂家直销蓄电池电量测试仪
专业厂家直销蓄电池电量测试仪 <毕节>天正华意电气设备有限公司

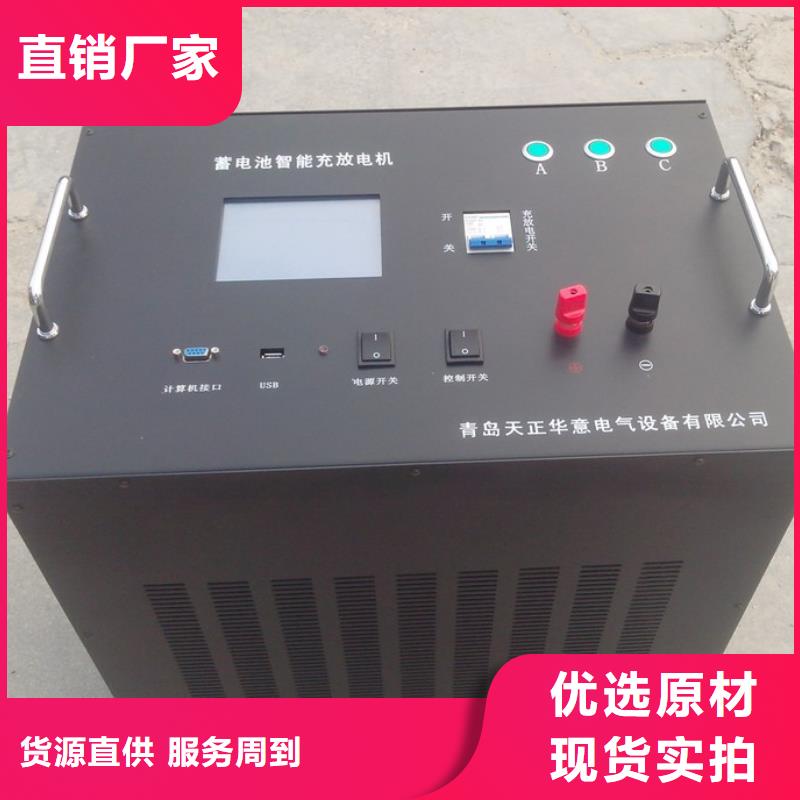

毕节蓄电池充放电测试仪请勿接错正负极型，万一接错时会有蜂鸣报警声，且显示屏上会有文字提示报警类型为：电池极型接反！步骤五：合上设备前面板上的放电空开，如果发现空开合不上有以下几种原因：1、电池极型接反2、所接电池组电压超出备额定电压范围（电池组电压过低，或过高）3、设备工作电源未接通步骤六：显示屏切换到“系统设置”页面，并设置如下：并机工作设为“关”主机/从机不可设置从地地址不可设置无线波段根据单体模块的波段设置，设置为相应波段，如“波段一”远端控制设为“关”语言设置为“中文”步骤七：回到主页面，点击充放测试按钮，进入后再次点击放电测试，这时会弹出“测试模板”选择按钮，根据电池组实际参数进行更改后，点击确定按钮，进入到放电测试页面步骤八：在“放电测试”页面中，根据实际需要填入放电容量、放电时长、单体低限、整组低限、放电电流、放电模式这几组参数数据。步骤九：点击“开始”按钮后，开始放电，波形图表中会实际显示当前电压和电流的波形图。五、界面功能介绍5.1测试和模版选择根据您需要进行的测试，点击相应的图标后，进入到对应的测试界面。在进入相应的测试界面之前，系统会自动引导您进行模版参数的选择，根据之前已经预设好的6个模版参数进行选择，如下图：如果有需要，可以点击按钮，修改对应的模块内的相关参数。

<毕节>天正华意电气设备有限公司 专业厂家直销蓄电池电量测试仪

毕节蓄电池充放电测试仪整组低限：在放电过程中如果整组电压低于该设定值，系统将停机，并报整组电压低状态。放电电流：恒电流放电时，放电电流的设定值。放电功率：恒功率放电时，放电功率的设定值。单体电压：点击该按钮过切换到单体电压显示界面，在单体电压显示界面上按右下角的“返回”按钮，将再次退回到本页面。暂 停：放电过程中，按下此按钮后，放电过程会暂停，数据也会停止记录。再次按下此键，又会恢复到放电过程中。开 始此按键是启、停、复位三键合一功能键，并可实时提示操作。例如：当产生报警时，此按键会变为：“复位”，当处于停止时，此按键会显示为“开始”，当处于运行时，会显示为“结束”。本设备放电功能具有“恒电流”和“恒功率”两种放电模式选择，分别介绍如下：5.2.1 恒电流放电界面注意：当更改放电模式为“恒电流”时，则放电参数设置显示为“放电电流/A”。5.2.2 恒功率放电界面注意：当更改放电模式为“恒功率”时

<毕节>天正华意电气设备有限公司 专业厂家直销蓄电池电量测试仪 专业厂家直销蓄电池电量测试仪 <毕节>天正华意电气设备有限公司

毕节蓄电池充放电测试仪额定容量/AH：请按实际测试蓄电池额定整组电压选择该参数值。整组电压：请选择实际所测蓄电池组的额定电压选项。该选有：“12V”、“24V”、“36V”、“48V”、“72V”、“110V”、“220V”、“240V”、“380V”、“480V”、“600V”这几个选项。请勿选错该选项，因为在充/放电界面的波形图表的值会由它决定！单体电压：请选择实际所测蓄电池组的额定电压选项。该选有：“2V”、“4V”、“6V”、“12V”这几个选项。电流传感器：可选择为“内部电流传感器”和“外部电流传感器”，当使用在线式放电功能时，这里必须选择为“外部电流传感器”。否则为“内部电流传感器”，请勿选错！允许单体故障数：在充/放电测试过程中，如果单体电压低于“小单体电压”值的数量大于该值，则放电仪自动停止放电，并报“单体电压低”故障。修改好相应的模版参数后，点击按钮，再次回到模版选择界面，这时再点击按钮，即可进入到相应的测试界面。5.2 放电操作进行放电测试开始前，请先按实际工作条件的电池参数，填入正确的参数和报警终止测试值，以便系统能根据您的输入参数进行合适的判断。放电容量：在放电过程中如果已放容量大于该设定值，系统将停止放电，并报告放电容量完成。放电时长：在放电过程中如果已放时长大于该设定值，系统将停止放电，并报告放电时长完成。单体低限：如果在测试模版中的“允许单体故障数”设为1时，在放电过程中如果小单体电压低于该设定值，系统将停机，并报单体电压低状态。如果在测试模版中的“允许单体故障数”大于1时，比如为5，则低于该值单体电压的数据大于等于该值时，设备将自动停止，并报告单体电压低状态。

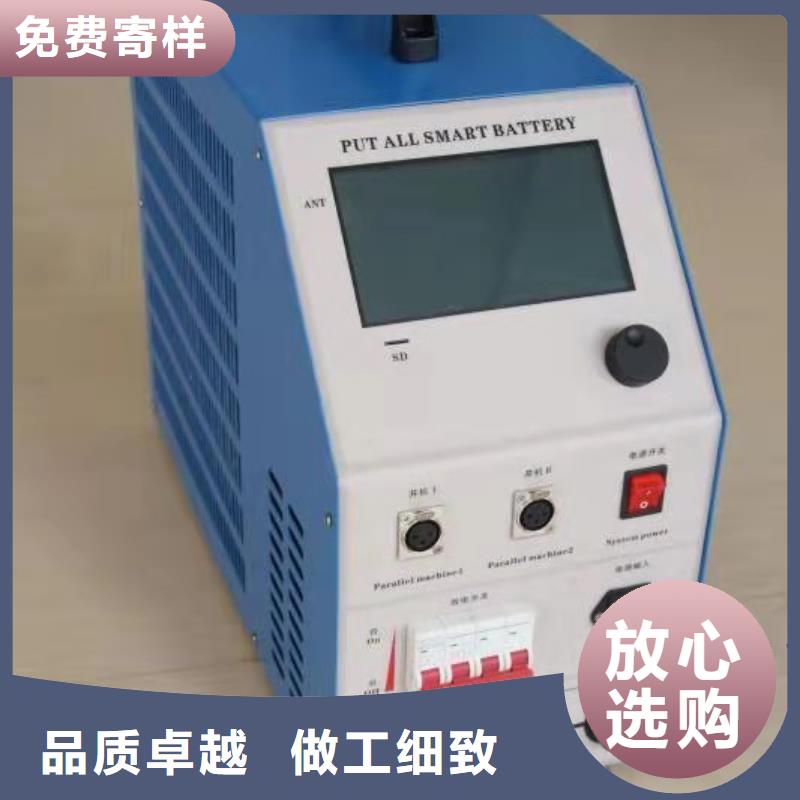

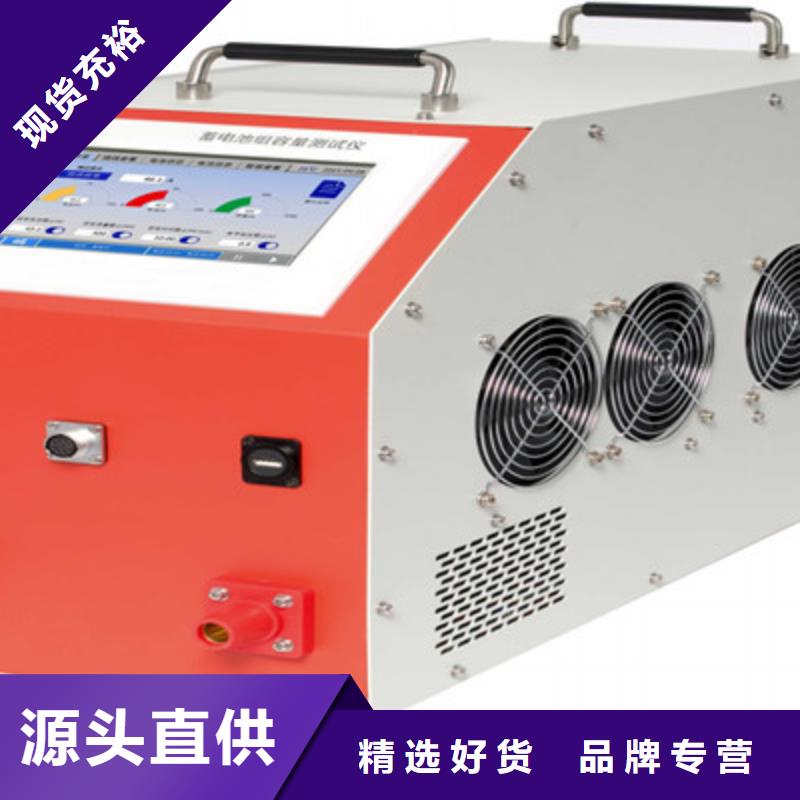

毕节蓄电池充放电测试仪功能特点?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更。?配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。?设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。?采用智能单片机ARM控制、7寸1024＊600高清LCD液晶显示屏，电容触控操作，内置有中英文切换菜单，菜单操作简单明了。?自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，并自动断开空气断路器。?可设定充/放电终止条件，包括单体电池电压低、整组电压低/高、充电电流小、充/放电时间到，充/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。具有多机并联方式放电，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

<毕节>天正华意电气设备有限公司 专业厂家直销蓄电池电量测试仪 <毕节>天正华意电气设备有限公司

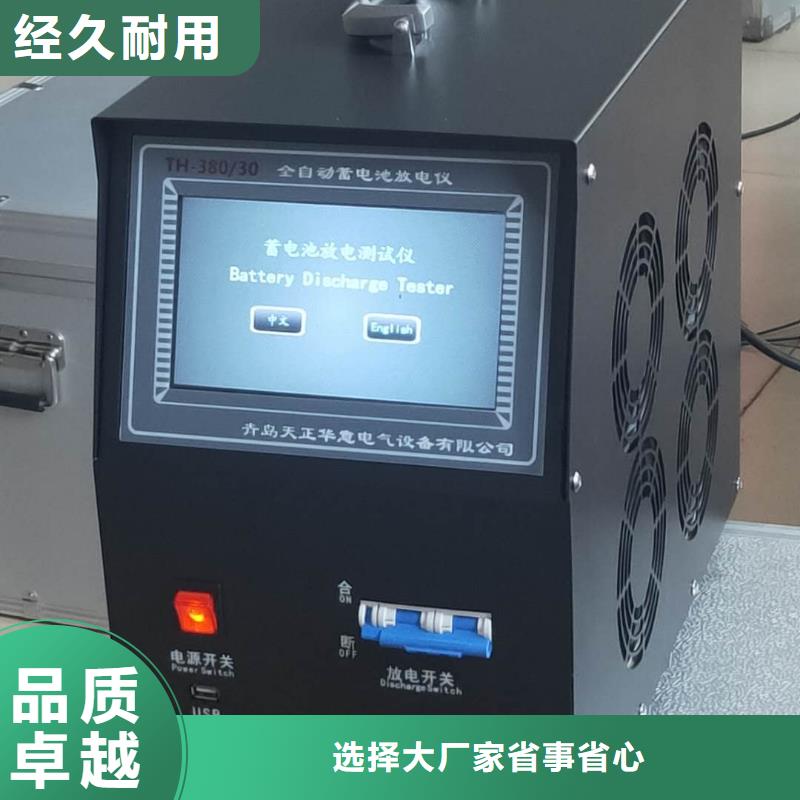

毕节蓄电池充放电测试仪 产品操作说明测试界面开机进入放电测试主界面：设置电池参数应用后启动测试。“电压”“电流”“容量”表头会实时显示电池组测试状态，范围值根据电池信息填写的参数进行跟随变化。“”图标对应阈值栏显示设置停止参数。“参数”图标点击设置更改放电参数。“预放电流”填入被测电池组的需要放出的电流。“预放容量”填入被测电池组的需要放出的容量，一般为80％标称容量值。“预放时间”填入被测电池组需要放电检测的时长。“单节下限”单节电池达到电压下限的停止阈值。选择后可进行单节下限个数的设置。点击“”文件图标可查看测试数据，工作中无法查看。点击“”齿轮设置图标可进行设备系统参数的设置。 点击“”三角形启动图标可进行设备放电工作启动操作。点击“”停止图标可进行设备放电工作的停止操作。点击“测试模板”界面，进行电池参数的预设设置，多支持预置6笔参数，需要测试不同容量电池组是直接调用。其中“电池接入节数”为被测电池组的节数为必填项，“电池标称电压”也为必填项。其它为选填项，该界面填写完整直接关系到测试数据报告的完整性。点击“电池状态”界面，可查看每节电池实时状态，单节电压呈现红色字体，单节电压呈现绿色字体。点击“”曲线列表图标可查看单节电池的横向比对柱状图，更容易发现电池的故障。点击“曲线查看”界面，可查看电池组电流、电压的过程放电曲线。六、售后服务1. 本公司对售出的产品一年质保，终身维护。

毕节蓄电池充放电测试仪接线顺序接反了，按从0号到6，应从正极开始3模块指示灯不亮模块红黑夹子小需要取电8V以上。4模块指示灯慢闪，单体接收不到数据充放电仪上的模块数量填写错误、模块地址超过范围。5连接放电电缆时，蜂鸣器鸣叫放电电缆正负接反6放电电流正常，电压不下降蓄电池组没有脱离系统7放电时电流不受控制请确认内外部电流传感器选择正确8放电电流故障空气断路器未合上、放电电终版未接或电池容量太小，放电电流不足9过温故障确认放电仪的摆放，注意通风及热量流向10上电后，合上空开就有电流可能放电电路烧坏，需要返厂。11数据存不进去机器重启，不要在放电过程中进行内部存储和外部存储的切换操作声明本公司将适时对测试仪进行技术性能的改进和完善。同时，本说明书随着产品的升级改进，局部可能会有所变动。如有变更，恕不另行通知。单位名称：青岛天正华意电气设备有限公司税号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

<毕节>天正华意电气设备有限公司 专业厂家直销蓄电池电量测试仪

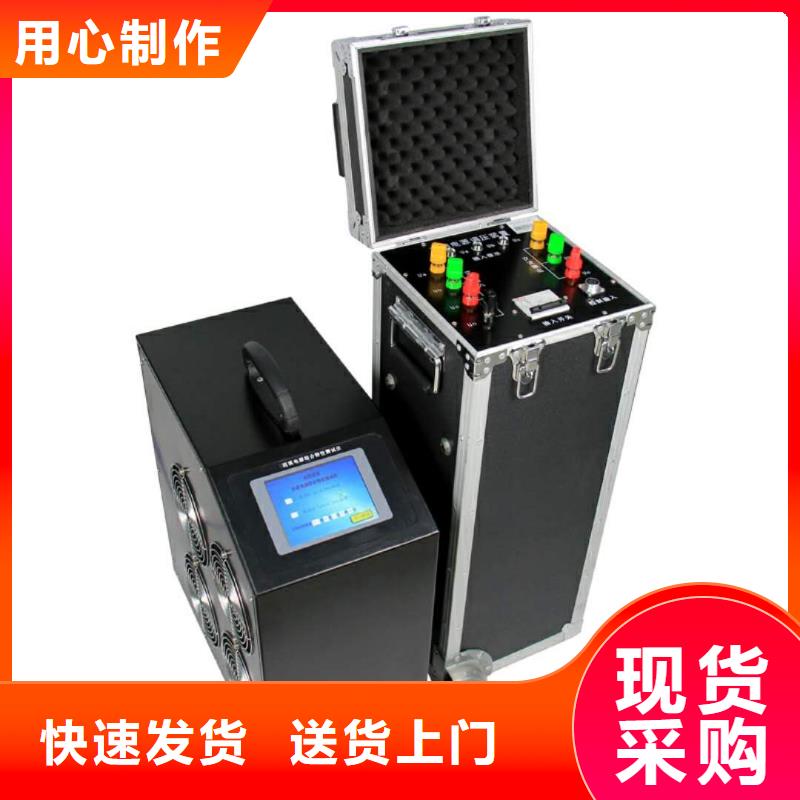

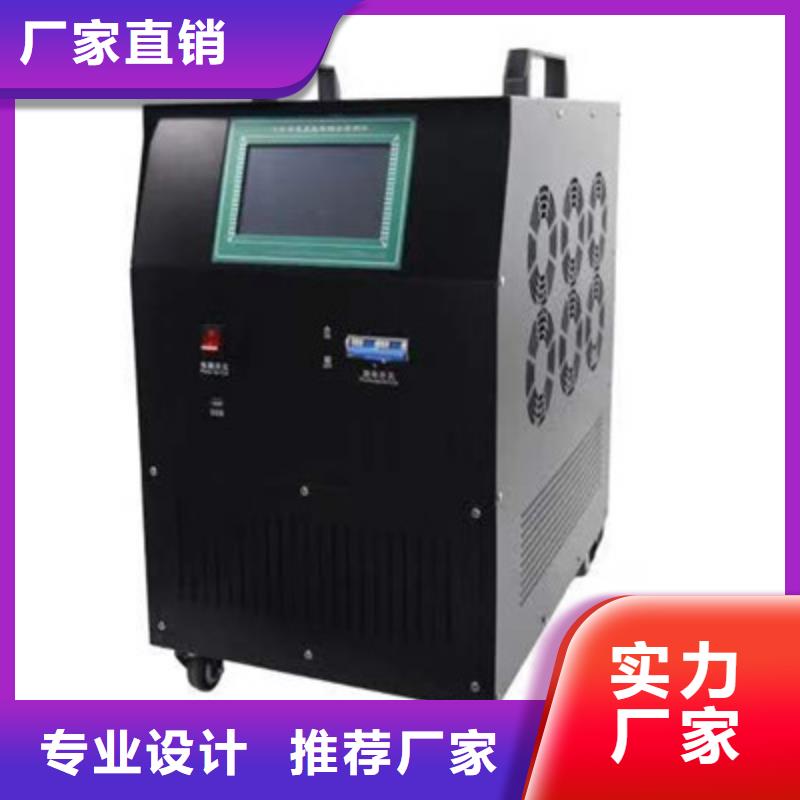

毕节蓄电池充放电测试仪规格参数适用蓄电池DC10-456V 放电电压DC10-456V放电电流0-30A工作模式单机模式，并机主机模式，并机从机模式，远端受控模式保护性能电池测试电压过压保护，欠压停机，过流保护，反接保护，65℃过温保护，并具有LCD提示，蜂鸣器告警控制精度放电电流≤±1％；组端电压≤±0.5％；PC机通信RS485接口，USB接口数据保存容量内置SD卡8G容量 ，转存U盘16G容量工作环境散 热强制风冷温 度工作范围：-5～50℃ 贮藏温度：-40～70℃湿 度相对湿度0～90％（40±2℃）海 拔额定海拔4000米噪 音﹤75dB工作电源电 压工作电源：单相AC220V （–20％～＋30％），频率:45～65Hz；充电电源：参考铭牌参数或机箱标识耐压测试输入－机壳：2200Vdc 1min输入－输出：2200Vdc 1min输出－机壳：700Vdc 1min安 全 性满足EN610950接 线交流输入国标公插座，适用1～1.5mm2电缆放电电流线电缆快接插头（红正黑负），具体尺寸参考“发货清单”并机电缆（选配）2米6芯水晶插头线备注：其他电压等级及电流等级仪表可咨询我公司二、基本工作原理2.1蓄电池测量原理由于蓄电池电化学反应的复杂性，以及各种材料、结构、制造工艺及使用环境的不同，致使不同厂家蓄电池的特性存在较大差异，即使同一厂家生产的蓄电池其单体特性也会有一定的离散性。迄今为止，世界上尚没有一种简单有效的方法能够对电池性能进行快速准确的判定。

<毕节>天正华意电气设备有限公司

毕节蓄电池充放电测试仪蓄电池性能的检测和失效预测，仍是一个很复杂的电化学测量难题。曾在电力、通信、金融、交通等行业中大量使用的固定式隔酸防爆铅酸蓄电池，可通过测量端电压、查看电解液密度、液位、温度等了解电池状态。然而，阀控式铅酸蓄电池的密封、贫液式设计，使得我们很难掌握其状况，隔酸防爆蓄电池的检测维护手段已不再适用于阀控式蓄电池，这正是当前蓄电池运行管理的缺憾和难点。目前，常用的检测方法为平时测量电池的端电压和每年进行核对性放电容量测试。我们认为：1、蓄电池浮充状态下的端电压与容量无对应关系。我们知道，即使性能很差的蓄电池在浮充状态下也可能测得合格的电压。因此平时处于浮充状态下的端电压是不能真实反映蓄电池性能的。2、全容量放电测试仍为测试蓄电池组实际容量为准确有效的方法。我们知道，蓄电池组的容量等于该组蓄电池中性能差的那节蓄电池的容量。因此，对蓄电池组的检测可转变为对落后电池的检测，找出落后电池并测得该电池的容量即可得到电池组的容量。对蓄电池组以规定的恒定电流进行放电，同时监测每一节蓄电池的电压，当其中任何一节电池的电压跌到终止电压时，所放出的容量即为该蓄电池组的实际容量。该方法真实准确。同时我们知道蓄电池具有如下的放电曲线：从蓄电池的放电曲线，可以看出：1、相同的放电曲线反映了相同的电池性能。对同一厂家、相同配方和生产工艺的同规格蓄电池其特性曲线是一样的（暂不考虑生产中的离散性）。

<毕节>天正华意电气设备有限公司 专业厂家直销蓄电池电量测试仪

毕节蓄电池充放电测试仪单体模块连接步骤：步：确定整个电池组需要使用单体模块数量。?模块数量＝整个电池组节数÷一个单体模块所能监测节数，未整除的，模块数量需要加1.?举例：如电池组电池节数节，配置的单体模块所能监测6节，110÷6＝18.33个，未整除，所以需要使用的模块数量＝19个。第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）?单体模块与单体电池连接，请用户按照对应的电池编号进行采集连接！先采集线与电池的连接，后给模块供电。?电压采集线与电池接线顺序为：以电池组正极为接线起始端，从电池组负极开始按照“红、绿01、绿02......绿05、绿06、黑”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，一个模块多余的采集线，不用连接，也可一起短接到电池负极（供电电源：压差±8V以上）。6节及以上电池模块接线图电池不足6节模块接线图注意：此模块由于从内部取取，小可监测电池数据为4节，取电线分别为0号和4号线，接线过程中不可接错和接反，否则有可能烧坏模块。?单体模块的供电电源，单体模块的供电电压压差是8V以上由红、黑电源线单独供电，将红黑电源线接到压差±8V以上电源上，注意红正黑负不要接反。电源取电方法，假如当前测量的电池组的单体电压是2V，通过4节电池取电；单体电压是6V，通过2节电池取电；单体电压是12V，通过1节电池取电。注意，每个单体模块都需要供电。?单体模块供电后，对应模块上单体电压指示灯闪烁正常。

专业厂家直销蓄电池电量测试仪 <毕节>天正华意电气设备有限公司

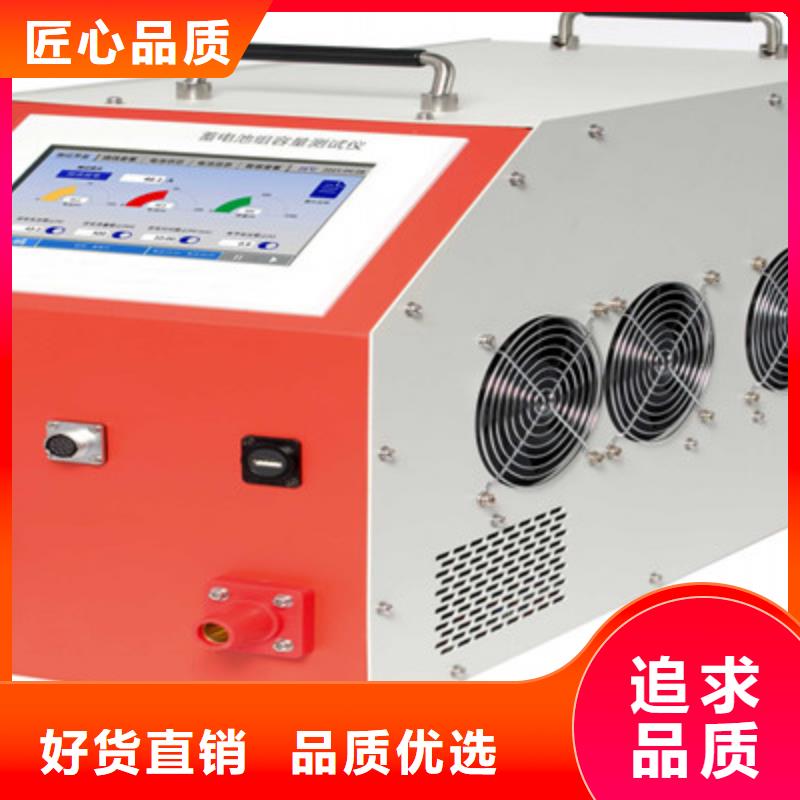

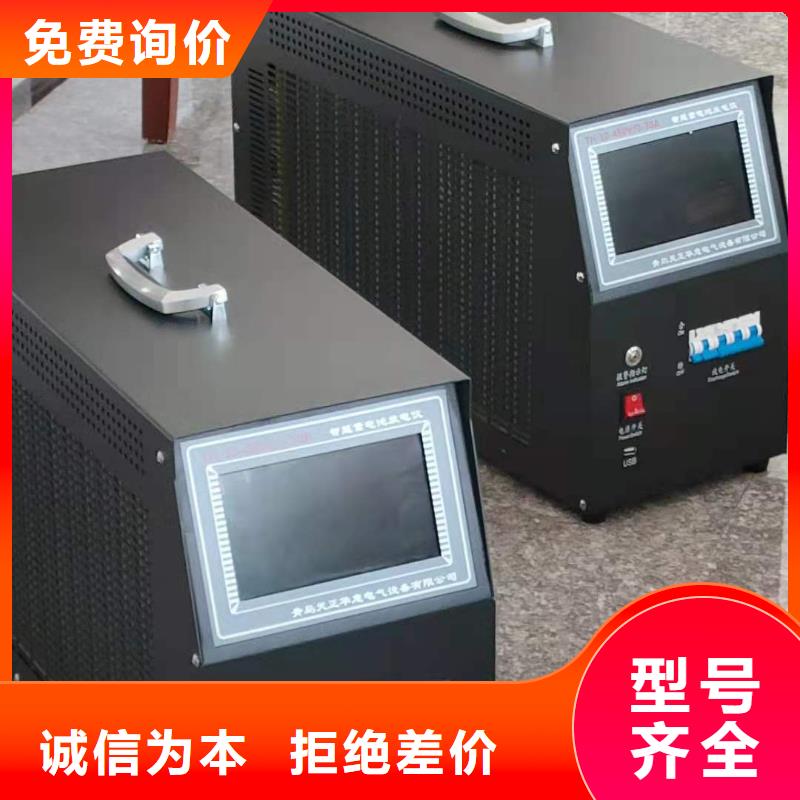

毕节蓄电池充放电测试仪本测试仪可在蓄电池离线状态下作为放电负载通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电并记录下所有有价值的、连续的过程实时数据。1.2 主要功能特点?产品采用定制镍铬合金电阻器作为负载源。低阻值；能实现更大电流的放电，定制型外观使功率密度更高。高精度；精度能控制在±0.001Ω内，作为负载源使放电过程更稳定。低温度系数；受温度系数影响小，环境适应能力强。耐电流冲击；耐电流能力强，能快速响应大电流冲击，放电过程更可靠。?智能芯片控制。放电过程智能控制，跟随蓄电池电压下降自动调整，保证恒流放电。单节蓄电池电压实时采集，并以曲线方式展示，便于评估分析，同时智能分析电池电压状态，并作出评估。智能计算放电容量与放电小时率之间的转换，实现电池容量状态评估效果。可设定多种门限阀值，智能判断。?放电测试功能。在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好放电电压、放电电流、放电时间、放电容量等阀值等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。

<毕节>天正华意电气设备有限公司

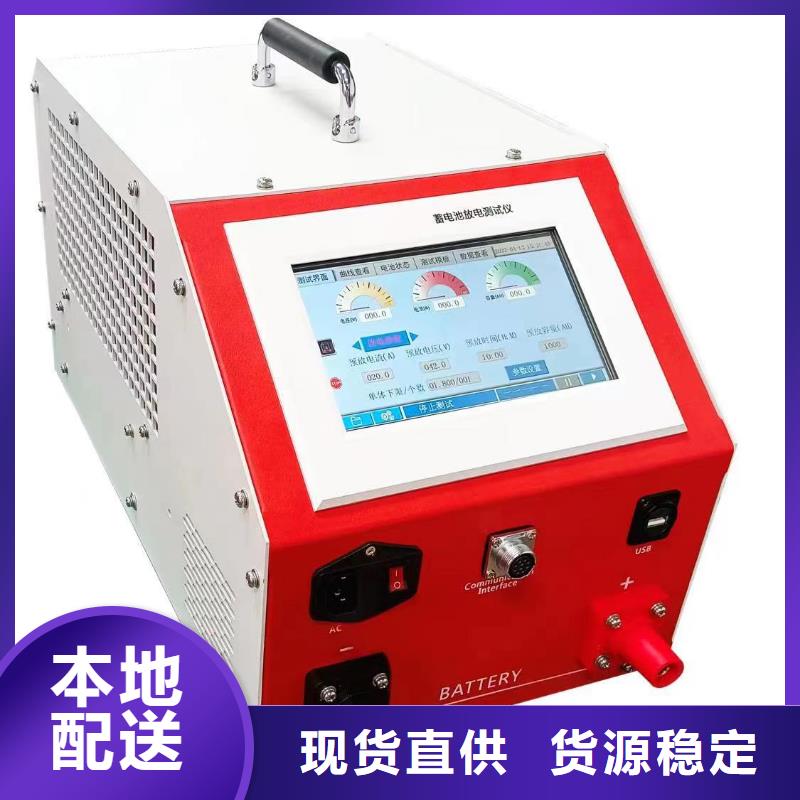

毕节蓄电池充放电测试仪 产品操作说明测试界面开机进入放电测试主界面：设置电池参数应用后启动测试。“电压”“电流”“容量”表头会实时显示电池组测试状态，范围值根据电池信息填写的参数进行跟随变化。“”图标对应阈值栏显示设置停止参数。“参数”图标点击设置更改放电参数。“预放电流”填入被测电池组的需要放出的电流。“预放容量”填入被测电池组的需要放出的容量，一般为80％标称容量值。“预放时间”填入被测电池组需要放电检测的时长。“单节下限”单节电池达到电压下限的停止阈值。选择后可进行单节下限个数的设置。点击“”文件图标可查看测试数据，工作中无法查看。点击“”齿轮设置图标可进行设备系统参数的设置。 点击“”三角形启动图标可进行设备放电工作启动操作。点击“”停止图标可进行设备放电工作的停止操作。点击“测试模板”界面，进行电池参数的预设设置，多支持预置6笔参数，需要测试不同容量电池组是直接调用。其中“电池接入节数”为被测电池组的节数为必填项，“电池标称电压”也为必填项。其它为选填项，该界面填写完整直接关系到测试数据报告的完整性。点击“电池状态”界面，可查看每节电池实时状态，单节电压呈现红色字体，单节电压呈现绿色字体。点击“”曲线列表图标可查看单节电池的横向比对柱状图，更容易发现电池的故障。点击“曲线查看”界面，可查看电池组电流、电压的过程放电曲线。六、售后服务1. 本公司对售出的产品一年质保，终身维护。

<毕节>天正华意电气设备有限公司 专业厂家直销蓄电池电量测试仪

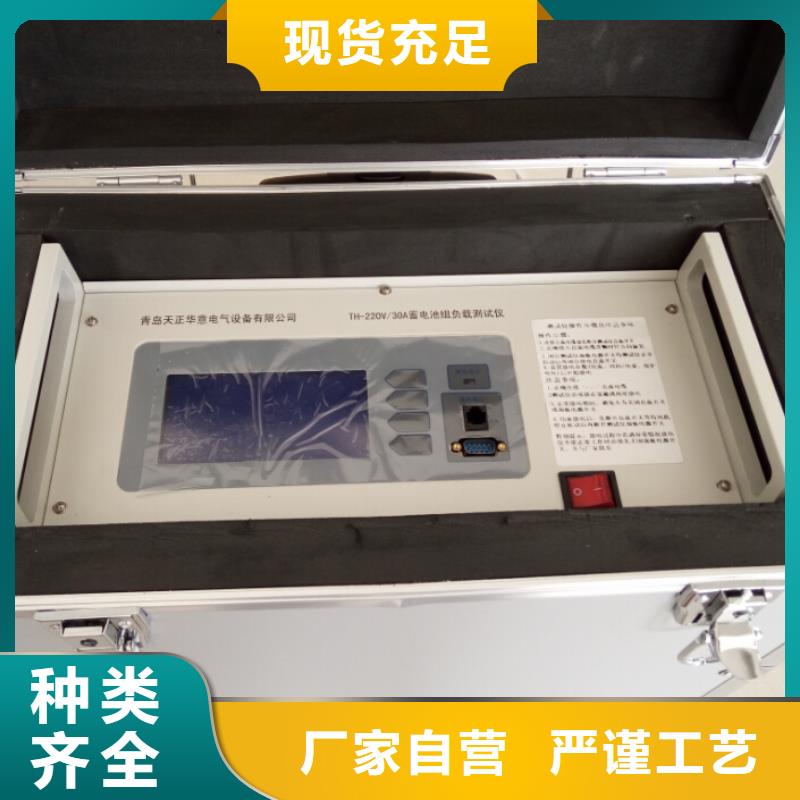

毕节蓄电池充放电测试仪在所有信息化、自动化程度不断提高的运行设备、运行网络系统中不间断供电是一个基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的能源供给者。我们知道蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程需要定期或按需适时的对蓄电池组进行容量的核对性放电测试以早期发现个别的失效或接近失效的单体电池予以更换保证整组电池的有效性；或者对整组电池的预期寿命作出评估。我司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池放电测试仪。本测试仪可在蓄电池离线状态下作为放电负载通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电并记录下所有有价值的、连续的过程实时数据。本测试仪系统对单体电池的电压监测信息采用无线中继接入简单、、。本仪器有非常友好的人机界面不仅可以在菜单的提示下完成各种设置和数据查詢而且放电的过程数据均保存在设备的内存中通过数据接口可以转存到U盘并通过上位机的专用软件对数据进行分析生成需要的曲线和报表。本仪器有完善的保护功能不仅有声、光告警而且还有明确的界面提示。
