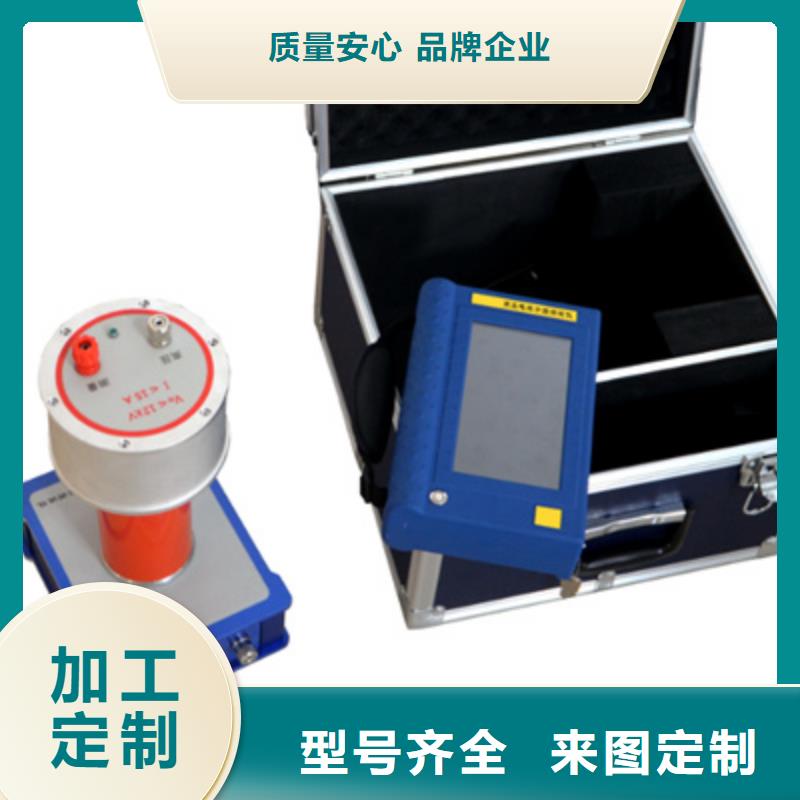

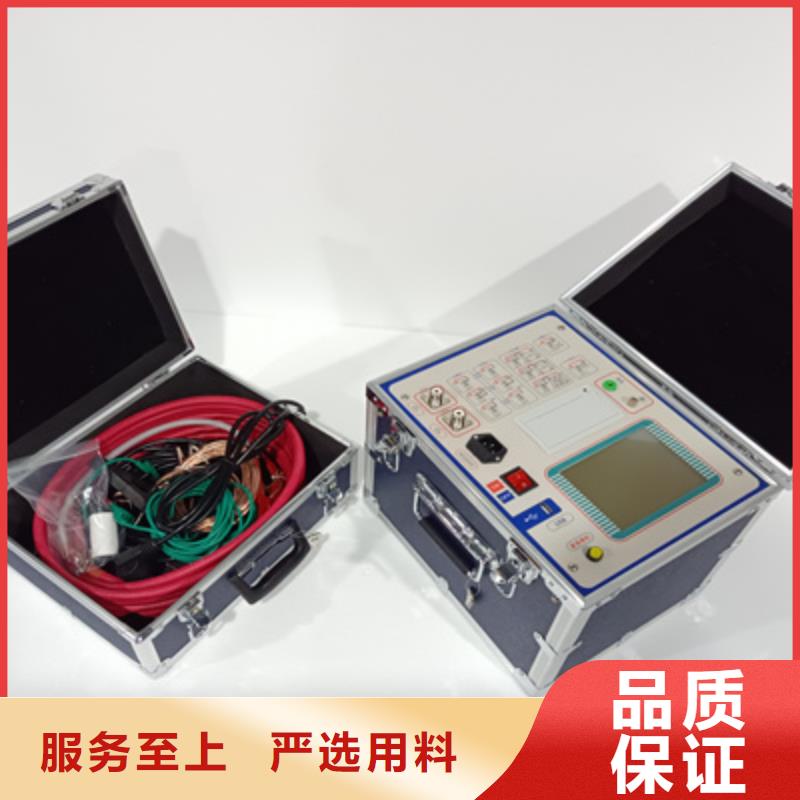

邵阳介质损耗测试仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?

<邵阳>天正华意电气设备有限公司 生产销售#邵阳异频全自动介质损耗测试仪#的厂家

邵阳介质损耗测试仪仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图 2—1 测量原理图三、主要技术参数1使用条件-15℃∽40℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4高压输出0.5KV∽10KV每隔0.1kV精 度2％电流 200mA容 量2000VA5自激电源AC 0V∽50V/15A单 频 50.0HZ、60.0HZ 自动双变频45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001％Cx: 0.001pF7精 度△tgδ:±(读数＊1.0％＋0.040％)△C x :±(读数＊1.0％＋1.00PF)8测量范围tgδ无限制C x15pF ＜ Cx ＜ 300nF10KVCx ＜ 60nF5KVCx ＜ 150nF1KVCx ＜ 300nFCVT测试Cx ＜ 300nF9LCR测量范围电感L＞20H（2kV）电阻R＞10KΩ（2kV）LCR测量精度1％角度分辨率0.0110CVT变比范围10∽10000CVT变比精度1％CVT变比分辨率0.0111外型尺寸（主机(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存储器大小200 组 支持U盘数据存储13重量（主机）22.75Kg重量（附件箱）5.25Kg四、面板说明图 4—11、紧急停机按钮及高压指示灯2、U盘接口3、总电源开关4、AC220V电源输入插座5、Cn标准电容输入插座6、Cx试品输入插座7、触摸显示屏8、接地接线柱9、ES自激输出10、打印机11、接线图12、高压输出HV插座13、高压线屏蔽接地端子图 4—24.1、紧急停机按钮及高压指示灯安装位置：如图4—1—①。功 能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯作为高压输出指示灯。 4.2、U盘接口安装位置：如图4—1—②。功 能：可把仪器内部保存的测试数据导入并保存到U盘中。注 意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。4.3、总电源开关安装位置：

<邵阳>天正华意电气设备有限公司 生产销售#邵阳异频全自动介质损耗测试仪#的厂家

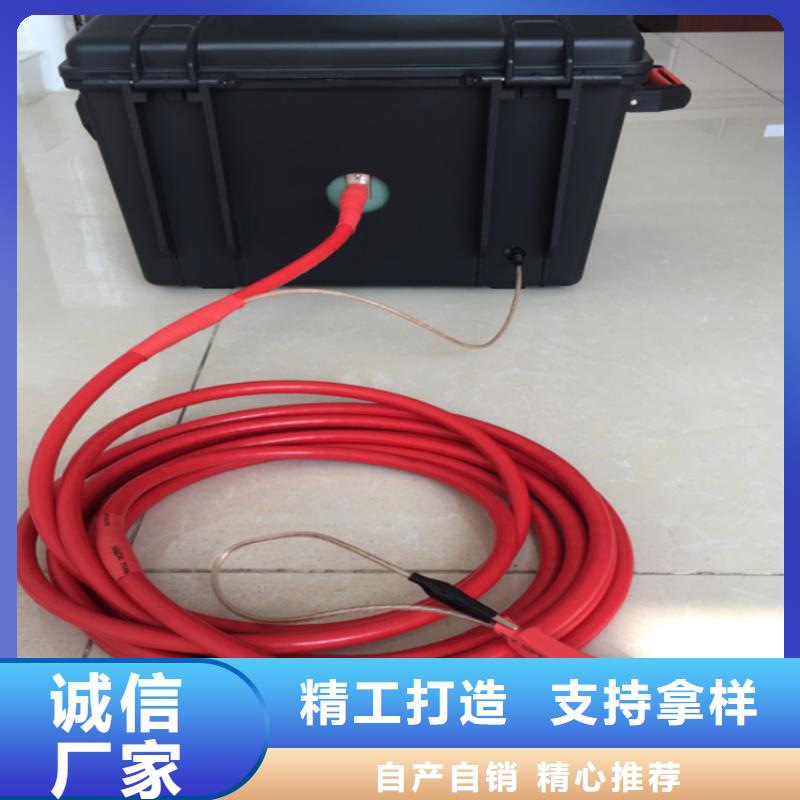

邵阳介质损耗测试仪按“ESC”键，光标移至首位，再按”键，将光标移至下一排“□开始测量”前，见图7所示。图7 开始测量 图8 正在测量中图9 测量结果 打印结果⑤打开“内高压允许”开关，按“ENT”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中 请等待 ” ，如图8所示。⑥在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9所示如需打印结果按“ENT”键即可打印。打印结果见图10所示。六、试验接线根据被试设备接地情况正确选择正、反接法；1、正接法：当被试设备的低压测量端或二次端对地绝缘时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线（黑夹子）接被试设备高压端，高压芯线（红夹子）悬空；将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线（红夹子）接被试设备低压端L（见图11）；低压屏蔽线（黑夹子）接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量；2、反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线（红夹子）接被试设备高压端，高压屏蔽线（黑夹子）悬空；低压端接地(见图12)；此时的低压CX输入线不接；注意HVx的芯线与屏蔽线严禁短接，否则无取样，无法测量；图11 正接法 图12 反接法3、外接高压测试当使用正接法、外标准电容、外高压时，采用该方法。

<邵阳>天正华意电气设备有限公司
生产销售#邵阳异频全自动介质损耗测试仪#的厂家 <邵阳>天正华意电气设备有限公司

邵阳介质损耗测试仪．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的；9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员；10．仪器应可靠接地，接地不好可能引起机器保护或造成危险。11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。13．仪器应注意防潮，防剧烈振动；14．当现场干扰较大，用单频无法得到确定结果时，应使用异频测量，其它情况应使用单频测量。15．当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。16．试品短路将无法测量，仪器自动保护。17．打印机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

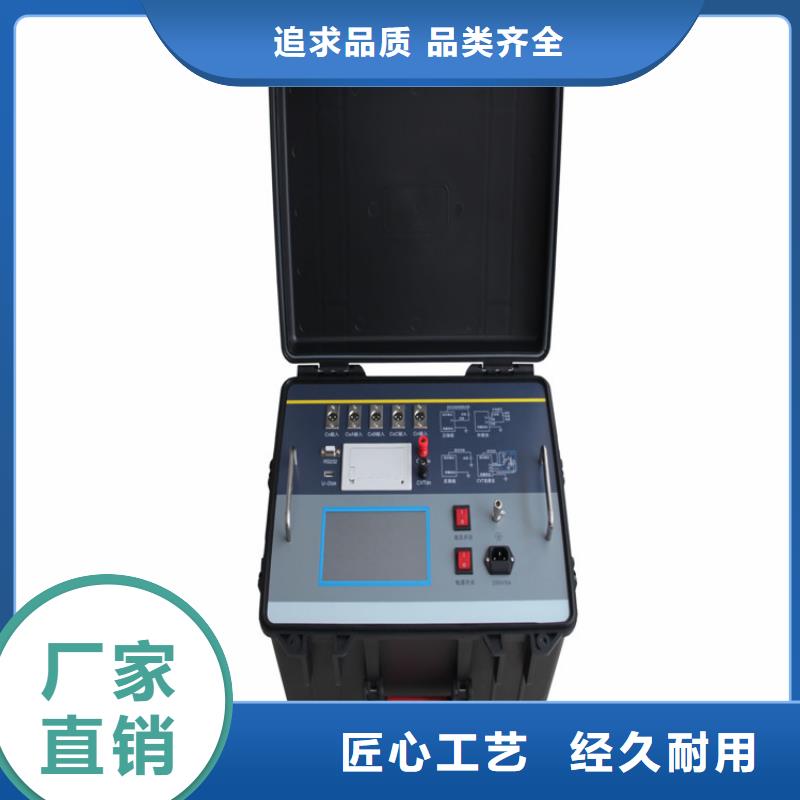

邵阳介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

<邵阳>天正华意电气设备有限公司 生产销售#邵阳异频全自动介质损耗测试仪#的厂家
生产销售#邵阳异频全自动介质损耗测试仪#的厂家 <邵阳>天正华意电气设备有限公司

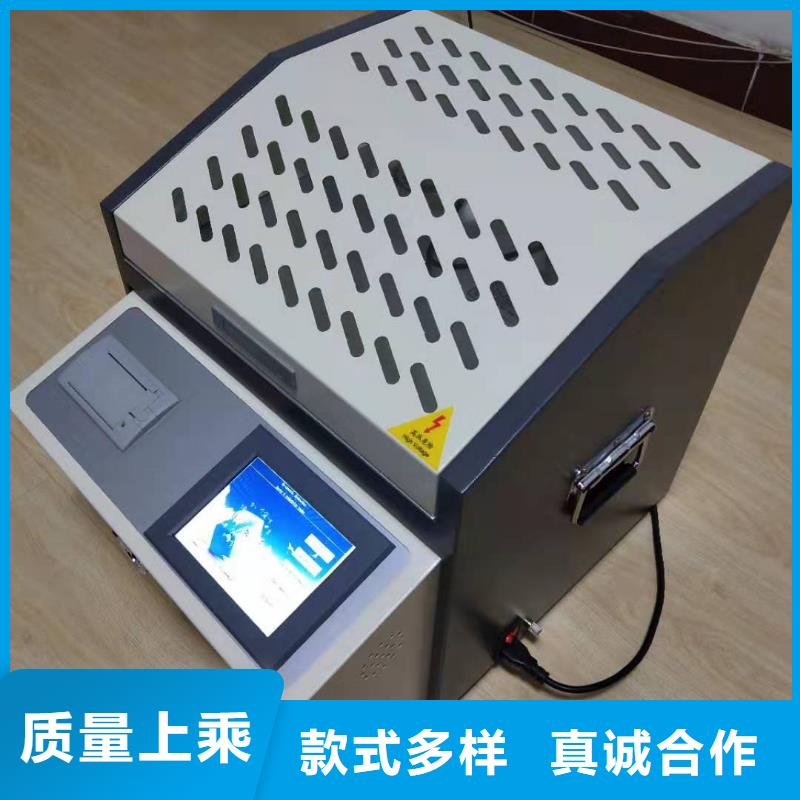

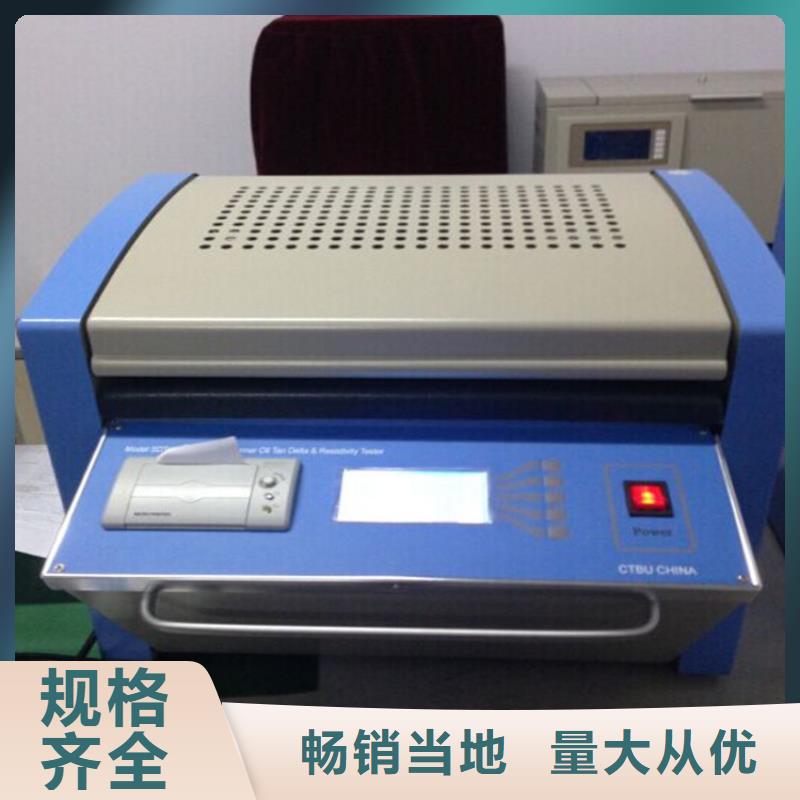

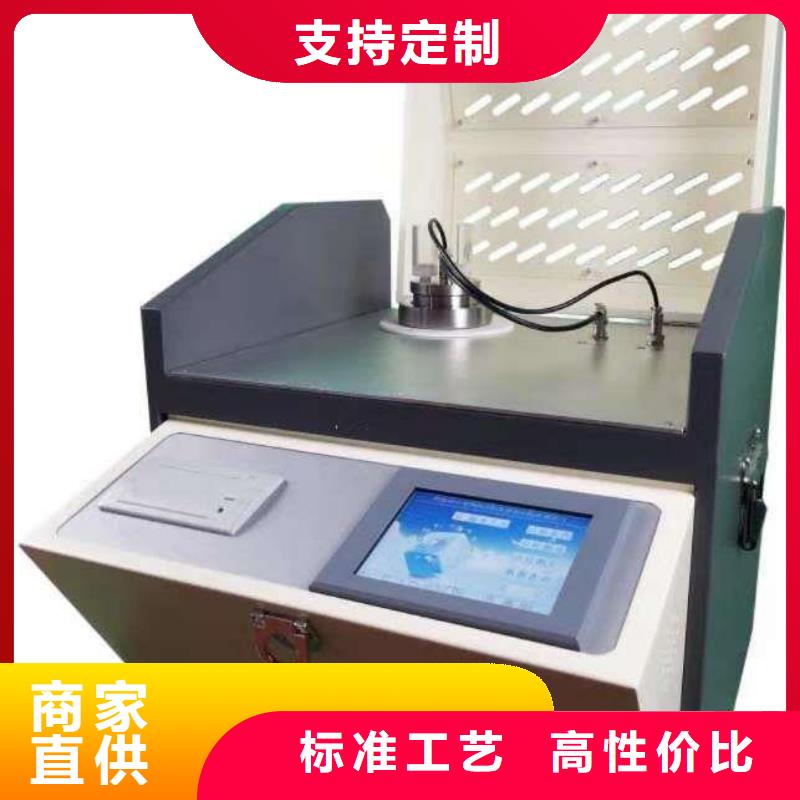

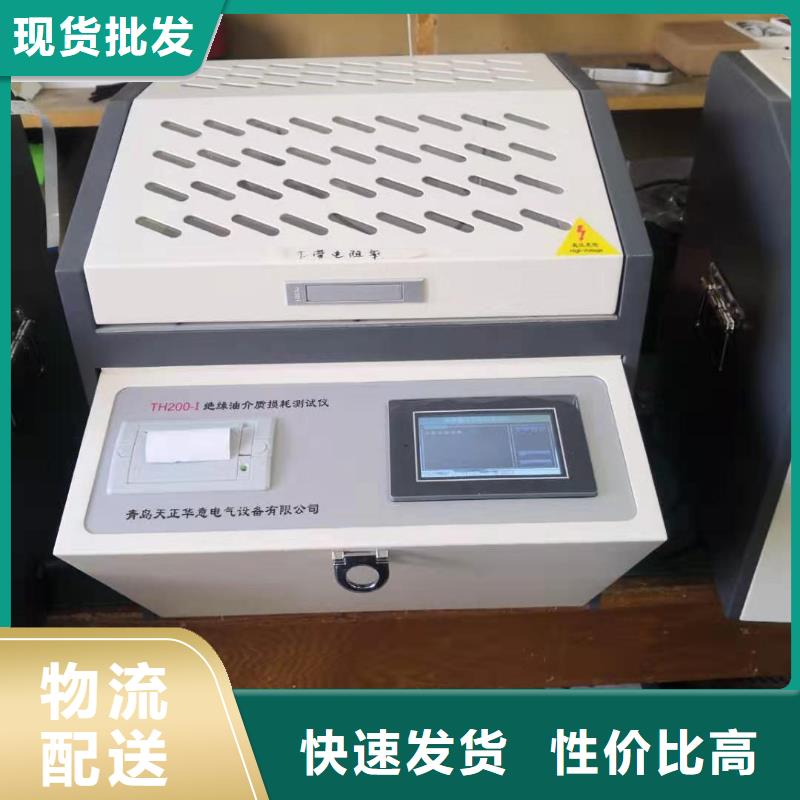

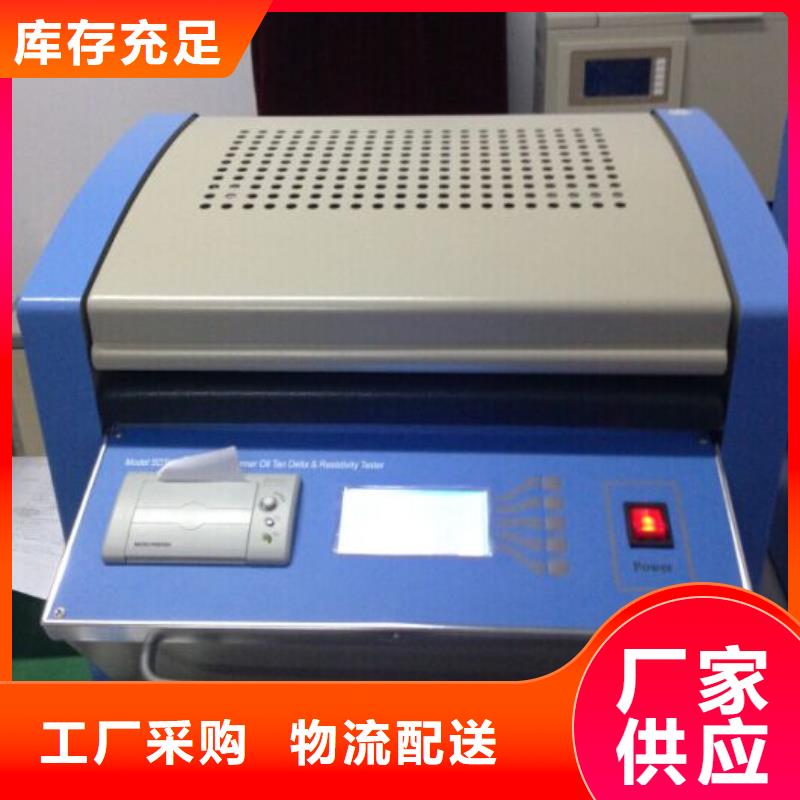

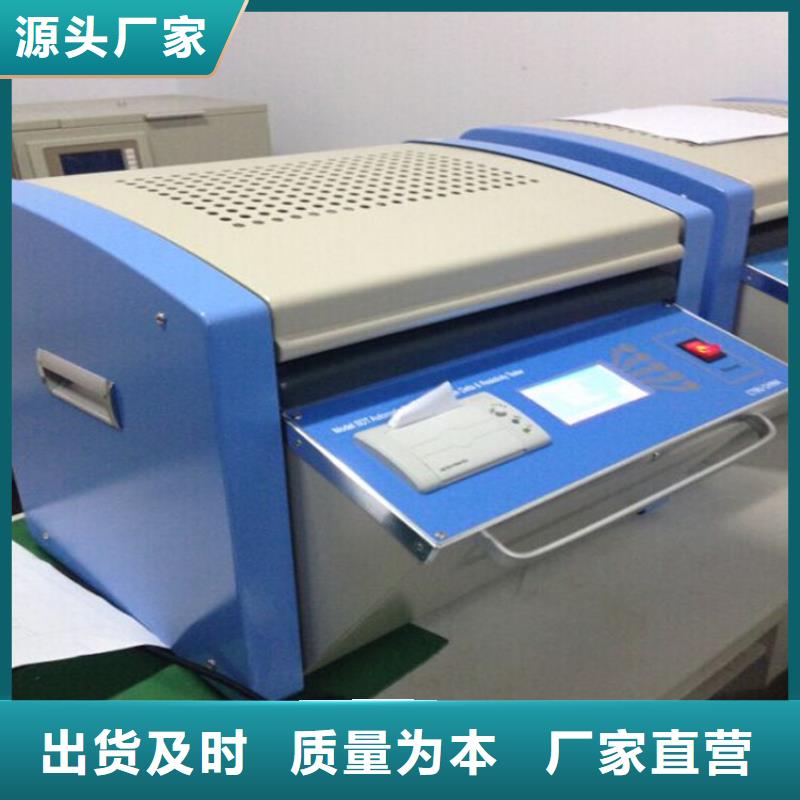

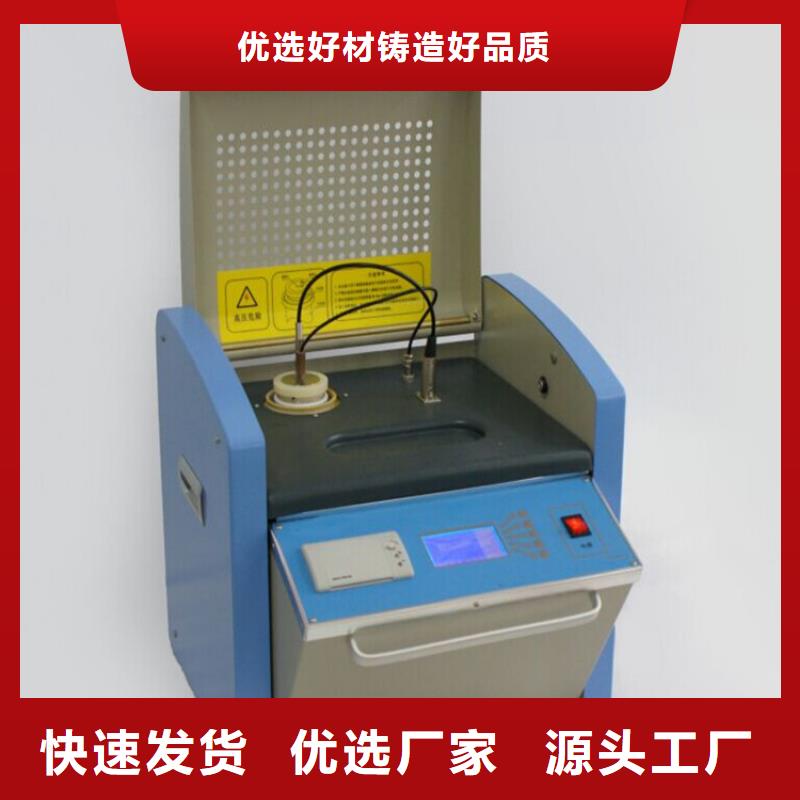

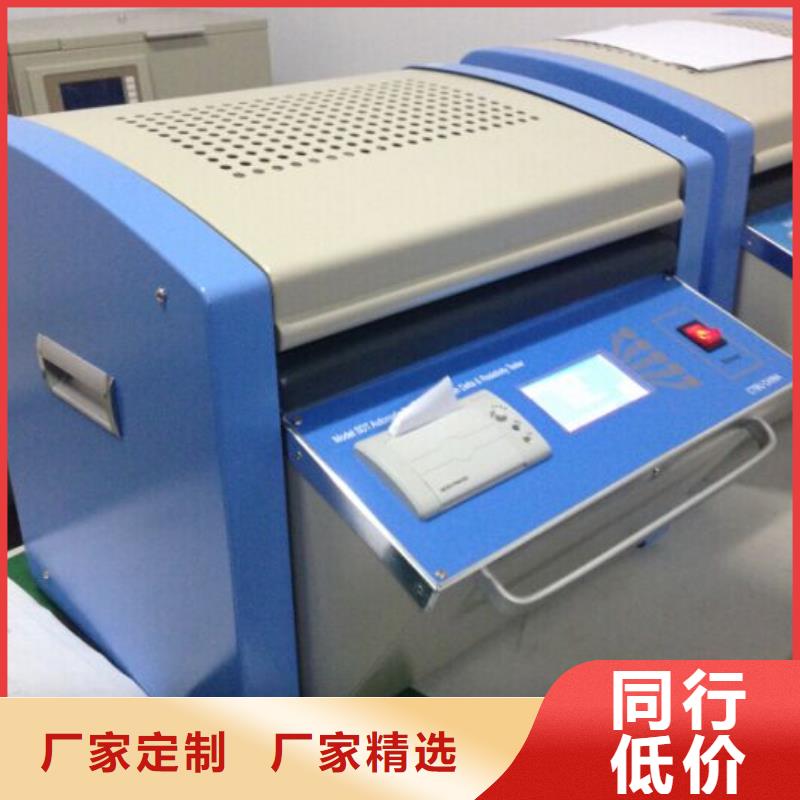

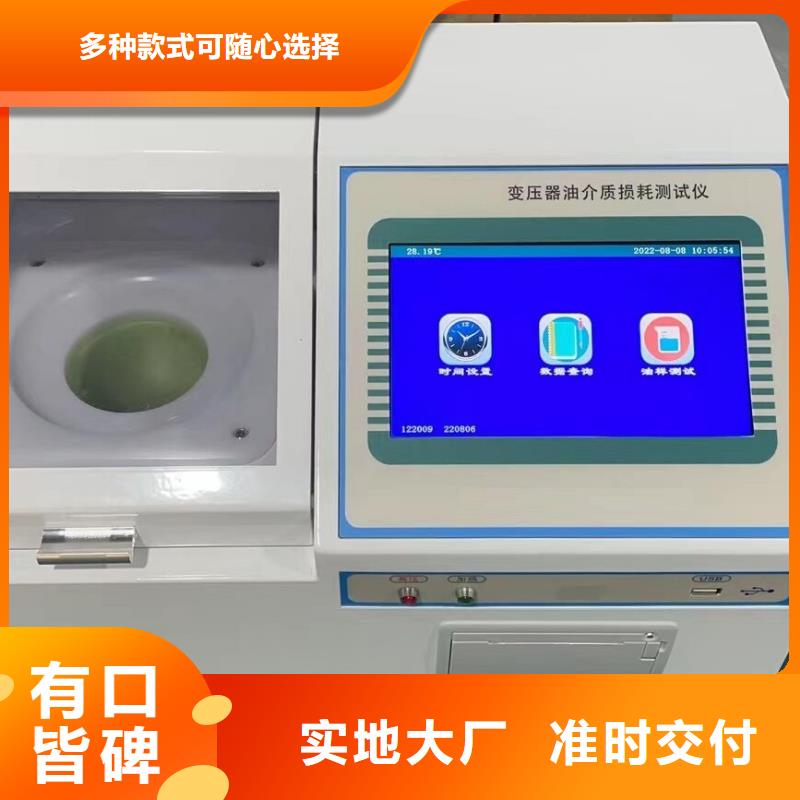

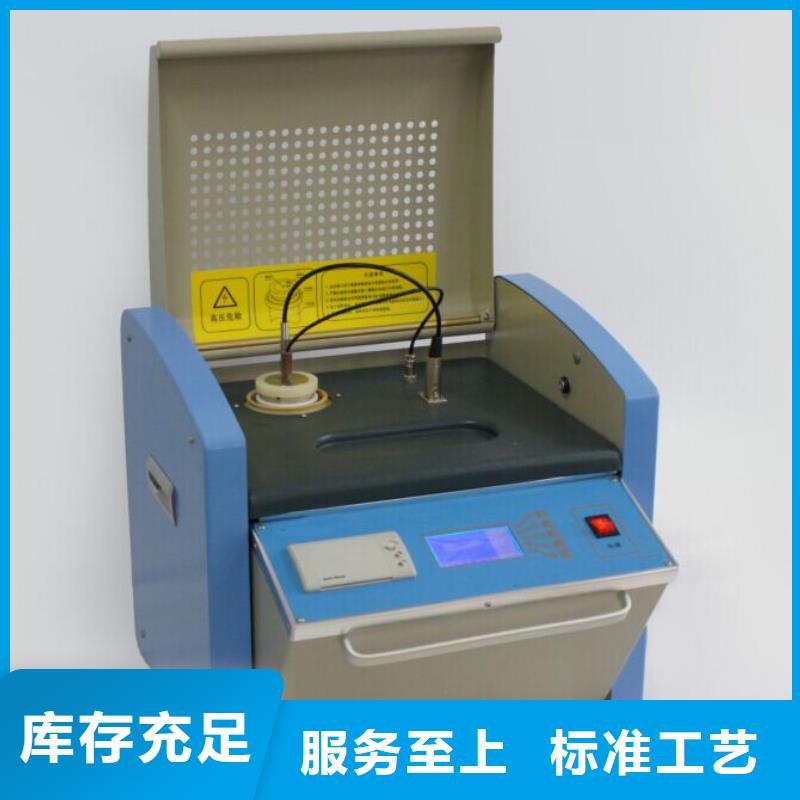

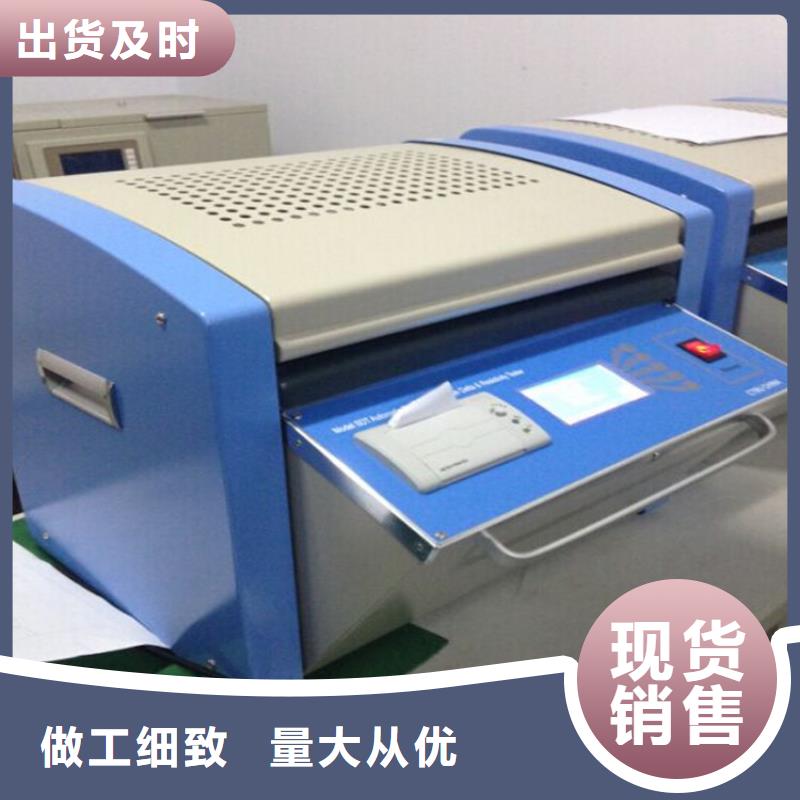

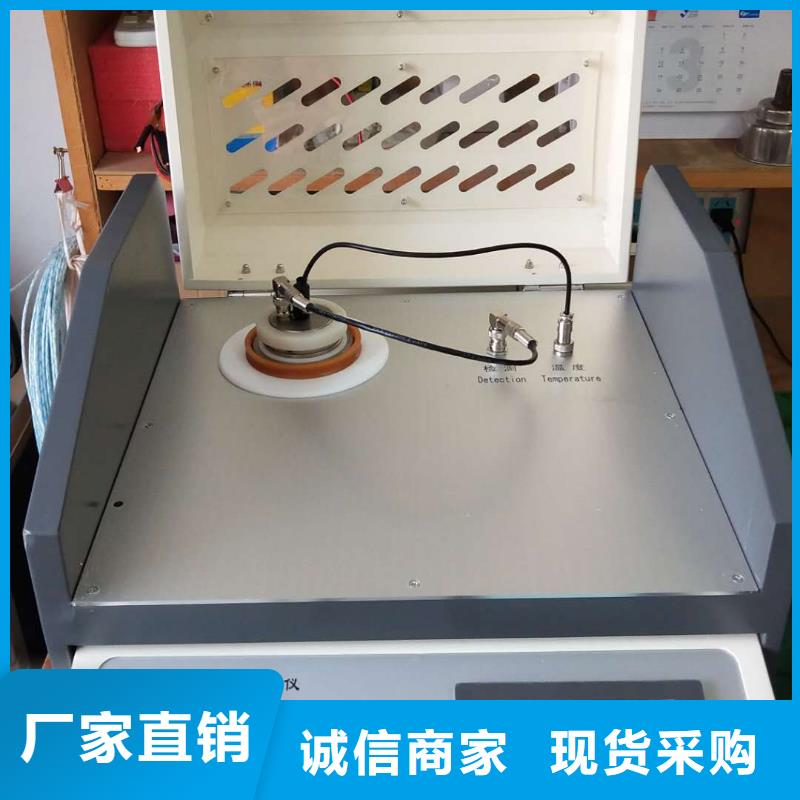

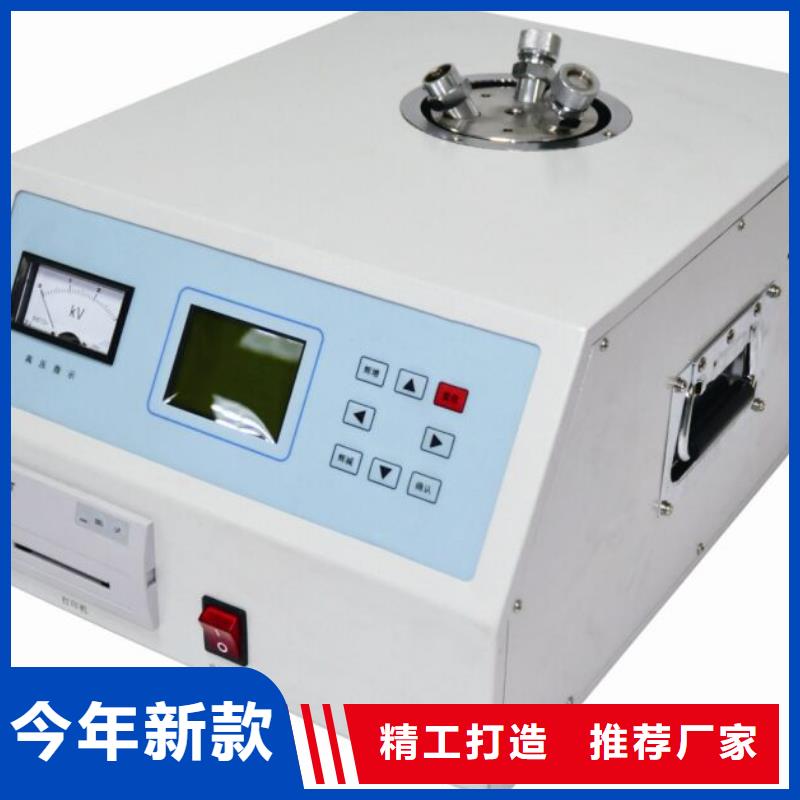

邵阳介质损耗测试仪概述绝缘油体积电阻率测试仪是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密一体化检测仪器。主要用于绝缘油等液体绝缘介质的直流电阻率的测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。该仪器应用先进的测控技术全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。先进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。二、仪器特点1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响；3、仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。4、采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。5、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。7、具有开盖断高压，油杯高低压电极短路等温馨提示，隐患，确保操作人员的人身和设备的正常运行。8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。9、自动存储测量数据，可存储100组测量数据。10. 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的计算。

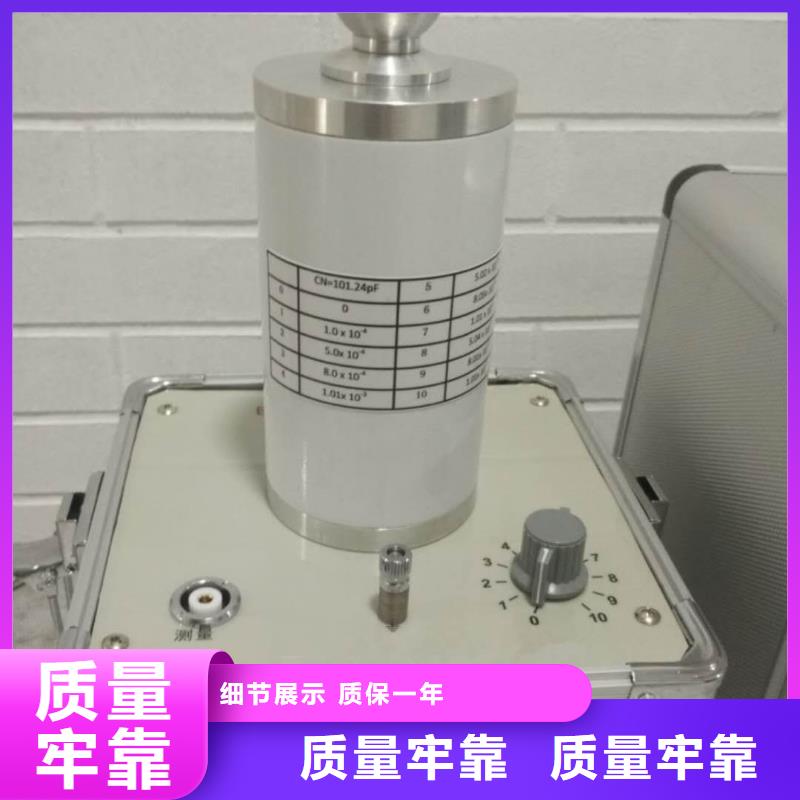

邵阳介质损耗测试仪功 能：打开此开关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线。注意：当电源错误接线使用交流380V输入，打开此开关，此时液晶屏没有亮，可以看到开关指示灯亮，并且可以听到仪器内部发出蜂鸣声音。此状态时，仪器内部启动保护模块，请立即断开电源，检查电源接线。 4.4、电源输入插座安装位置：如图4—1—④。功能：提供仪器工作电源。(AC 220V±10％)接线方法：使用标准插座与市电或发电机相连接。(发电机输出零线接地)注意：电源插座内部带有保险管保护装置，不正常情况下可烧毁保险管保使仪器断电，保护仪器内部。 4.5、标准电容器输入Cn插座安装位置：如图4—1—⑤。功能：外接标准测试信号；正接法多通道测试为第1通道信号。接线方法：外标准测试时电缆芯线接标准电容测试端，电缆屏蔽层接标准电容器屏蔽极。外标准测试时不管是正接法还是反接法测量，标准电容器接线方法不变。此方式用于外接高电压等级标准电容器，实现高电压介质损耗测量。4.6、试品低压输入Cx插座安装位置：如图4—1—⑥。功能：正接法单通道输入被试品测试信号；正接法多通道测试为第2通道信号。接线方法：插座中心连接黑色信号线芯线；金属外壳接黑色信号线屏蔽层；正接法时芯线接被试品低压信号端，若被试品低压信号端有屏蔽极（如低压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。注意： 在启动测试的过程中严禁拔下插头，以防被试品电流经人体入地。 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头 连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。

<邵阳>天正华意电气设备有限公司
生产销售#邵阳异频全自动介质损耗测试仪#的厂家 <邵阳>天正华意电气设备有限公司

邵阳介质损耗测试仪注 意：测试时请保持接地良好，注意。五 使用说明5.1、主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。图 5—15.2、测试界面首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“正接法”或“反接法”选项，进入下一级测试菜单（如图5—2）。个表格为状态显示区。只要仪器正常开机就一直实时检测外部高压电压、测试电流、外高压频率。测试过程中状态显示区数据停止更新，在结果显示区继续显示。第二个表格为结果显示区。点击右下角“启动”按钮仪器会自动进行一次测试，并将结果显示在表格中。测试完成自动保存结果数据。单次测试时长大约45秒。图 5—2HV：外部高压电压值，单位KV。Ix：测试电流值，单位mA、A。f ：外部高压频率，单位Hz。Cx：被试品电容量，单位pF、nF、uF。tgx：被试品在当前频率下的介质损耗值，用％号表示。tg50：被试品频率换算为50Hz的介质损耗值，用％号表示。PF：被试品在当前频率下的功率因素。PF：被试品频率换算为50Hz的功率因素。Pr：被试品功率，单位W、KW。5.3、数据查询每次测量数据都会自动保存，超大容量内存用户完全不用担心忘记保存或者测量次数过多而丢失数据。在主界面左侧点击“历史数据”即可查寻并所有历史数据。从上往下按照时间顺序排列，第0组数据为所测数据往后依次按测试时间先后排列。右侧上方显示累计保存数据组数。想要查看哪组数据，先在左侧点击选取，然后点击右侧的“展开”按键即可查看本次测试的全部数据、波形以及测量时的参数设置值。点击“U盘备份”然后插入U盘即可把所有数据文件自动保存到U盘中。

<邵阳>天正华意电气设备有限公司 生产销售#邵阳异频全自动介质损耗测试仪#的厂家

邵阳介质损耗测试仪因此必须严格按照下述方法要点进行。a．完全拆卸油杯电极；b．用中性擦皂或洗涤剂清洗。磨料颗粒和磨擦动作不应损伤电极表面；c．用清水将电极清洗几次；d．用无水酒精浸泡各零件；e．电极清洗后，要用丝绸类织物将电极各部件的表面擦拭干净（别的布料会有绒毛粘在电极上），并注意将零件放置在清洁的容器内，不要使其表面受灰尘及潮气的污染；f．将各零部件放入100℃左右的烘箱内，将其烘干。?以油洗油：有时由于油样很多，所以在测量中往往会一个接一个油样进行测量。此时电极的清洗可简化。具体做法如下：a．将仪器关闭，将整个油杯都从加热器中拿出，同时将内电极从油杯中取出；b．将油杯中的油倒入废油容器内，用新油样冲洗油杯几次；c．装入新油样；d．用新油样冲洗油杯内电极几次，然后将内电极装入油杯。附说明：以油洗油的清洗方式可大大提高了测量速度，但如遇到特别脏的油样或长时间不用时，应使用前面一种方式。7.油杯主要技术参数⑴ 高低压之间距离 2mm⑵ 空杯电容量 60±2PF⑶ 测试电压 工频2000V⑷ 空杯介损 tgδ＜1×10-4⑸ 液体容量 约40ml⑹ 电极材料 不锈钢⑺ 体积 70mm(D)×120mm（H）四、工作原理1.仪器内部功能构造框图图三 仪器内部功能构造框图2.介损测量原理图图四 介损测量原理图3.工作原理?加热仪器采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。高频感应炉加热避免了发热块加热不均匀的现象。?控温在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出PWM控制占空比，使温度严格控制在预设温度误差范围以内。?

<邵阳>天正华意电气设备有限公司 生产销售#邵阳异频全自动介质损耗测试仪#的厂家 生产销售#邵阳异频全自动介质损耗测试仪#的厂家 <邵阳>天正华意电气设备有限公司

邵阳介质损耗测试仪、CVT变比测试仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。(见图18）图186、反接线低压屏蔽测量（见图19）测量方式选择“M”.图197、小电容试品的接线对于小电容，空气湿度较大时，其tgδ受其表面状态影响，介损测量值异常且不稳定。此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法时接地，反接法时接Cx的屏蔽层；此方法有可能改变被试设备内部的电场分布而影响tgδ；标准电容器和标准介损器均采用此接法。8、部分设备的接线方法可参考第九节《参考接线方法》七、注意事项1．本仪器只能在停电的设备上使用；接地端应可靠接在接地网；仪器尽量选择在宽畅，可 靠的地方使用；2．被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加压过程中损坏；3．根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法；4．根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压；5．测试过程中如遇危及的特殊情况时，可紧急关闭总电源；6．断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行；

邵阳介质损耗测试仪测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。4.7、触摸显示屏安装位置：如图4—1—⑦。功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。注意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。4.8、接地接线柱安装位置：如图4—1—⑧。功能：仪器保护接地。注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。 4.9、ES自激输出安装位置：如图4—1—⑨。功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。注意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。4.10、打印机安装位置：如图4—1—⑩。功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。4.11、接线图安装位置：如图4—1—?。功能：描叙测试接线方式的示意图。注意：要注意接线方式和操作对应的功能，否则容易损坏仪器。

<邵阳>天正华意电气设备有限公司

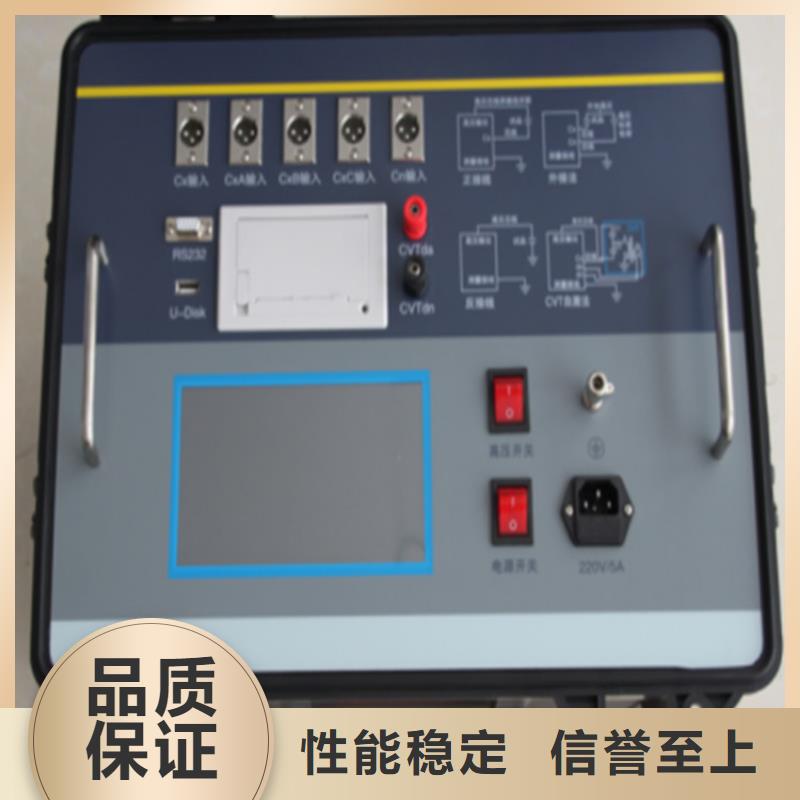

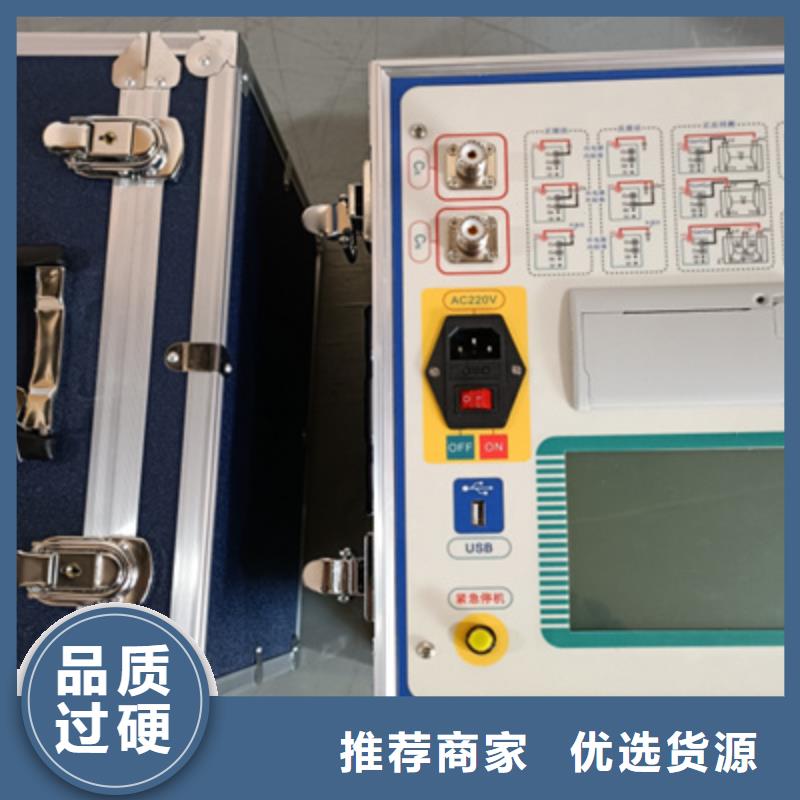

邵阳介质损耗测试仪仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图 2—1 测量原理图三、主要技术参数1使用条件-15℃∽40℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4高压输出0.5KV∽10KV每隔0.1kV精 度2％电流 200mA容 量2000VA5自激电源AC 0V∽50V/15A单 频 50.0HZ、60.0HZ 自动双变频45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001％Cx: 0.001pF7精 度△tgδ:±(读数＊1.0％＋0.040％)△C x :±(读数＊1.0％＋1.00PF)8测量范围tgδ无限制C x15pF ＜ Cx ＜ 300nF10KVCx ＜ 60nF5KVCx ＜ 150nF1KVCx ＜ 300nFCVT测试Cx ＜ 300nF9LCR测量范围电感L＞20H（2kV）电阻R＞10KΩ（2kV）LCR测量精度1％角度分辨率0.0110CVT变比范围10∽10000CVT变比精度1％CVT变比分辨率0.0111外型尺寸（主机(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存储器大小200 组 支持U盘数据存储13重量（主机）22.75Kg重量（附件箱）5.25Kg四、面板说明图 4—11、紧急停机按钮及高压指示灯2、U盘接口3、总电源开关4、AC220V电源输入插座5、Cn标准电容输入插座6、Cx试品输入插座7、触摸显示屏8、接地接线柱9、ES自激输出10、打印机11、接线图12、高压输出HV插座13、高压线屏蔽接地端子图 4—24.1、紧急停机按钮及高压指示灯安装位置：如图4—1—①。功 能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯作为高压输出指示灯。 4.2、U盘接口安装位置：如图4—1—②。功 能：可把仪器内部保存的测试数据导入并保存到U盘中。注 意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。4.3、总电源开关安装位置：

<邵阳>天正华意电气设备有限公司
生产销售#邵阳异频全自动介质损耗测试仪#的厂家 <邵阳>天正华意电气设备有限公司

邵阳介质损耗测试仪测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。4.7、触摸显示屏安装位置：如图4—1—⑦。功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。注意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。4.8、接地接线柱安装位置：如图4—1—⑧。功能：仪器保护接地。注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。 4.9、ES自激输出安装位置：如图4—1—⑨。功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。注意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。4.10、打印机安装位置：如图4—1—⑩。功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。4.11、接线图安装位置：如图4—1—?。功能：描叙测试接线方式的示意图。注意：要注意接线方式和操作对应的功能，否则容易损坏仪器。

<邵阳>天正华意电气设备有限公司 生产销售#邵阳异频全自动介质损耗测试仪#的厂家
<邵阳>天正华意电气设备有限公司

邵阳介质损耗测试仪 面板说明图4-1图4-21、液晶触控显示屏2、开关机按钮3、手持终端2.4G天线插座4、USB接口5、充电器接口6、保修防伪标志7、锂电池仓8、高压盒电源指示灯9、高压测量接线柱10、高压接线柱11、高压盒电源开关和充电插座12、低压盒电源开关13、低压盒电源指示灯14、低压盒充电插座15、测试主机2.4G天线16、低压测量接线柱17、接地接线柱4.1、液晶触控显示屏安装位置：如图4—1—①。功 能：超大7寸800＊400彩色液晶显示搭配高精度工业级电容式触摸屏，中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程。注 意：触控式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤。4.2、开关机按钮安装位置：如图4—1—②。功 能：短按一下开机并亮红灯，长按3秒关机，停留在主界面5分钟不操作，仪器会自动关机。注 意：物理按键，请勿重力挤压。4.3、手持终端2.4G天线插座安装位置：如图4—1—③。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.4、USB接口安装位置：如图4—1—④。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成以时间为名称的TXT文件，文件在电脑上直接打开即可阅读。注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘。4.5、充电器接口安装位置：如图4—1—⑤。功 能：充电器充电电压12.6V，充电电流3000mA，充电亮红灯，充满亮绿灯。注 意：必须使用原厂自带的充电器，充电接口严禁短路。4.6、保修防伪标志安装位置：如图3—1—⑥。功 能：保修防伪标志能有效防止他人私自拆机，很有可能损坏此精密仪器。注 意：出厂前保修防伪标志完整无损，撕毁保修防伪标志，仪器不予保修。4.7、锂电池仓安装位置：如图4—1—⑦。功 能：内置9节2600mAh优质锂电池，充电时间约3小时。注 意：在首次使用或长时间存放之后或电池电量低时，请使用配套充电器对电池至少充电3小时。4.8、高压盒电源指示灯安装位置：如图4—2—⑧。功 能：打开高压盒电源开关则指示灯一直闪烁。

生产销售#邵阳异频全自动介质损耗测试仪#的厂家

邵阳介质损耗测试仪测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。4.7、触摸显示屏安装位置：如图4—1—⑦。功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。注意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。4.8、接地接线柱安装位置：如图4—1—⑧。功能：仪器保护接地。注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。 4.9、ES自激输出安装位置：如图4—1—⑨。功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。注意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。4.10、打印机安装位置：如图4—1—⑩。功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。4.11、接线图安装位置：如图4—1—?。功能：描叙测试接线方式的示意图。注意：要注意接线方式和操作对应的功能，否则容易损坏仪器。

<邵阳>天正华意电气设备有限公司 生产销售#邵阳异频全自动介质损耗测试仪#的厂家

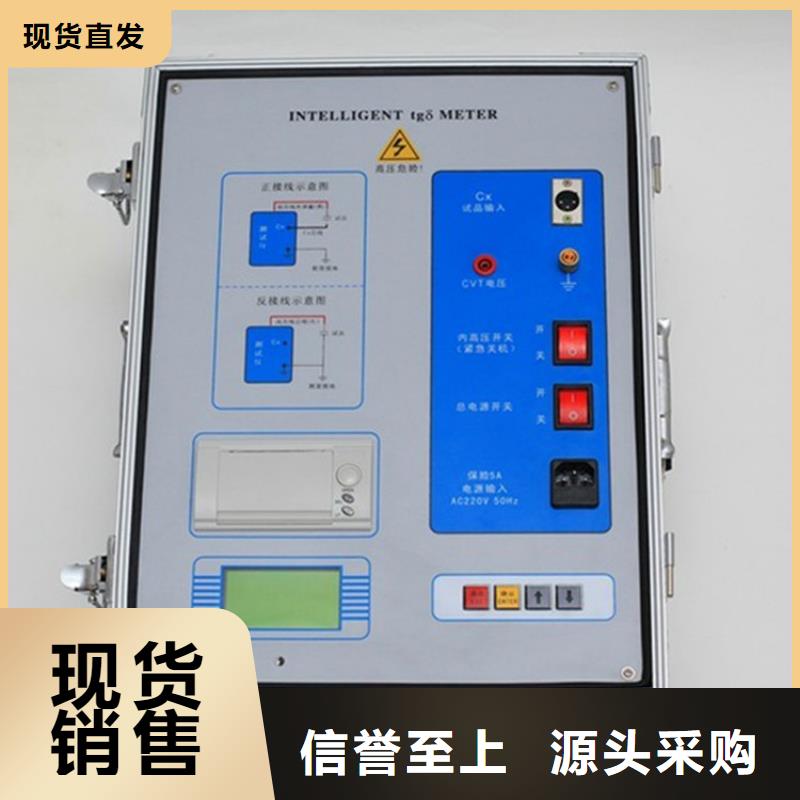

邵阳介质损耗测试仪概述介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。该仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、。本仪器设有以下保护功能：·高压短路保护·CVT过压保护·仪器接地不好保护二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。
