汕头变压器油色谱在线监测系统文件号的输入即将光标移至文件处依次按《8》＋《确认》键即可。此时文件为8，则仪器内所有设置的参数为8号文件内容，若输入其它文件号，则8号文件自动储存。若要找回8号文件的内容，只需将文件号输入为8并按确定键即可。图十八 辅助功能图十九 仪器参数界面 按《Menu》键，则状态栏显示〡用户配置〡仪器参数〡保护温度〡秒表 并将光标右移至《仪器参数》栏，再按确定《确认》键，则显示屏变为[图十九]界面此界面为仪器参数界面，仪器在出厂已校好，用户一般不要随意改动。“启动记录”它记录了仪器启动的次数。保护温度的设置：在保护温度的界面下设置各加热区的保护温度。保护温度的设置，要高于使用温度的20℃。实际温度超过设置的保护温度时，仪器将报警并停止所有的加热。按《Menu》键，状态栏显示 用户配置〡仪器参数〡保护温度〡秒表〡，将光标移至《秒表》，按确定《确认》键，则显示屏显示[图二十]界面。图二十 设置秒表计时界面此界面为设置秒表计时界面。次按《▲》键或《确认》，开始计时；第二次按《▼ 》键或《确认》，停止计时同时显示60秒除以即时时间值，方便用户计算分钟流量。第三次按《确认》键，计时时间。当光标处于后面任一界面下面的状态标，可按“·”键回到此界面。按两次《Menu》键，状态栏变为〡温控〡检测器〡事件〡程序升温〡辅助功能〡此时光标处于《辅助功能》栏，移动光标选定菜单，按确定键可进入以上任何一个界面。变压器油色谱仪的温控电路主板背挂于控制箱中上部，加热板和点火板在仪器后部。其连线见下图。工作原理图见下图。变压器油色谱仪CPU板连线见下图第五章热导池检测器（TCD）的安装与使用工作原理：在一个处于热平衡的TCD中，组分进入测量臂池腔，就会由于气体组成的改变，引起气体热导系数的变化，气体热导系数的改变，引起热敏元件温度的变化，热敏元件的温度变化，引起热敏元件阻值的变化，热敏元件阻值的变化使惠斯顿电桥输出信号的变化。所以TCD的信号变化是各个变量相继变化的结果热导池检测器的结构：热导池检测器采用半扩散式结构，经特珠工艺处理的100Ω铼钨丝，恒流源供电，具有断流热丝保护功能。配置了2路专用补充气，见下面TCD补充气气路流程图，以便用大孔径毛细管。热导池检测器结构如图二十一。

汕头变压器油色谱在线监测系统空气不纯，可降低流量，是否好转，若有好转，说明空气不纯，应严格纯化空气。（ H2和N2不纯。 色谱柱没老化好，或色谱柱严重流失。（4）火焰烧到收集极，可降低载气流速。3、基线稳定：但进样不出峰，或灵敏度显著下降。可能原因是：（1）灵敏度选择太低。 汽化室进样器密封垫漏气。（3）汽化室与色谱柱或柱后至检测器之间接头漏气。（4）注射针使用过久本身漏气或汽化室温度太低。（5）输入电缆线断路或极化电压没加上。4、基线稳定性变坏。可能原因是：（1）空气不纯，夹杂某些有机物。（2）离子室严重沾污。（3）氢火焰太大。 离子室信号线接触不良或极化电压未加上。（5）放大器5、常见故障排除症状原因排除方法不规则地出现尖细毛刺检测器脏检测器火焰喷咀脏；高频信号线问题；柱与检测器衬管密封处漏气；柱插插入深度不合适；电源电压波动。 清洗检测器清洗检测器喷咀；处理高频信号线重装柱；重装柱；检查电源电压。程序升温时基线漂移柱活化不够；超过柱温极限；隔垫清洗气流量太小；系统漏气。 活化柱子；降低使用温度；增加隔垫清洗气流量；重新检漏。低沸点组分峰型展宽柱温太高；溶剂沸点低；柱子选型错误。降低柱子起始温度；改用高沸点溶剂；更换柱子。高沸点组分峰型变小等待时间短进样口温度低；载气流速低；柱子安装位置不合适。延长等待时间；提高进样口温度；提高载气流速；重新装柱。

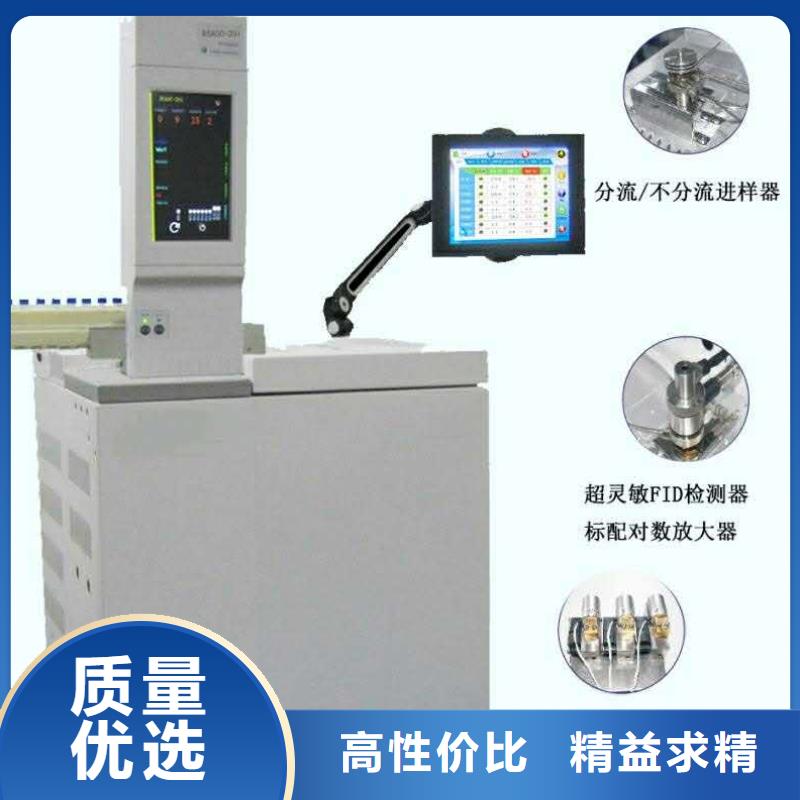

汕头变压器油色谱在线监测系统本仪器带有断流保护功能，在仪器的入气口压力低于0.1MPa时，仪器将自动降温，进入停机程序。5、待温度恒定（准备灯打对号）时，打开工作站或数据处理设备，用仪器面板上的调零旋钮将基线调至10mV（有数字时时显示）以内，待基线稳定后即可进行分析。6、灵敏度及稳定性测试测试条件：色谱柱：5％SE—30，chromosorbwAM，DMCS担体，60-80目，柱长2米，不锈钢柱；柱温80℃，汽化120℃，热导检测器120℃，桥流130-160mA，先选150 mA样品苯，进样量0.3μL。稳定性： 160mA桥流，基线漂移≤0.5mV/h。灵敏度：S＝ 1.065·h·W1/2·FC mv·ml/mgW h ·W1/2- 峰面积（mV·min）Fc-载气流速（ml/min）W-进样量（mg）例如：苯峰面积2700mV．S柱后流速50ml/min进样0.3ul，苯比重0.88S＝ 2700mV．S×50ml/min0.88mg/uL×0.3ul8522mv·ml/mg＝ 第六章氢焰检测器（FID）的安装和使用工作原理：在FID中分别由收集极与极化极组成一高压静电场，FID喷嘴喷出的H2与氧气被点燃后会产生一个高温火焰，在高温火焰的作用下，从柱后流出的有机物会被离子化，由于产生离子化的部位在高压静电场内，正离子移向收集极（负极），负离子和电子移向极化极（正极），从而就形成了微电流信号。当然H2、N2和AIR是无机气体不会被离子化，所以如果柱后无有机气体流出，FID就无微电流信号。其工作原理图如下：特点：灵敏度高，死体积小，应答时间快，除载气外还需引入空气和氢气，对性气体和水无信号。适用范围：1.FID是通用型检测器，应用面十分广泛。分析沸点在400℃的有机化合物。如烃类分析、农药分析、化工分析、食品和环境科学分析等。2.能直接用于各种口径的毛细管色谱柱分析。

汕头变压器油色谱在线监测系统 承诺与服务公司销售的产品 质量和售后服务实施方案说明如下：1、 交货及安装：到货前一星期，服务方向用户提供相应的安装、调试要求，需方配合完成准备工作。2、 保修期内服务承诺仪器的保修期为：12个月。在保修期内，关于仪器设备的所有服务全部免费（由于操作人员不按照正确使用方法或擅自改装仪器设备及各种人为因素或不可抗拒等外来因素造成的损坏除外）。若在保修期内仪器本身因质量缺陷发生损坏，免费为用户维修及更换零配件或更换仪器。3、 保修期外服务承诺在接到需方的服务申请后，卖方须在接到买方通知后的12 小时内通过电话、传真等方式向买方提供解决办法，若故障仍不能排除，则卖方应在72 小时内安排人员到现场处理，并及时解决完毕。4、 服务范围本服务计划所指服务包括仪器设备整机、随机配件和工具、工作软件、文件、电脑及系统软件的维修、更换、升级、维护、安装调试、验收及培训等涉及仪器设备正常工作的所有相关事宜。5、 产品培训在进行仪器设备安装时，由工程师对用户使用人员进行免费岗位培训，内容主要包括仪器设备的基本原理、结构、基本操作、维护知识及应用， 注意事项1.本仪器必须使用稳定的220V交流电源，仪器在安装和使用过程中必须有良好的独立接地！这样做一是保证操作者的，二是屏蔽外界的强磁场干扰，以利于仪器更加稳定的工作。

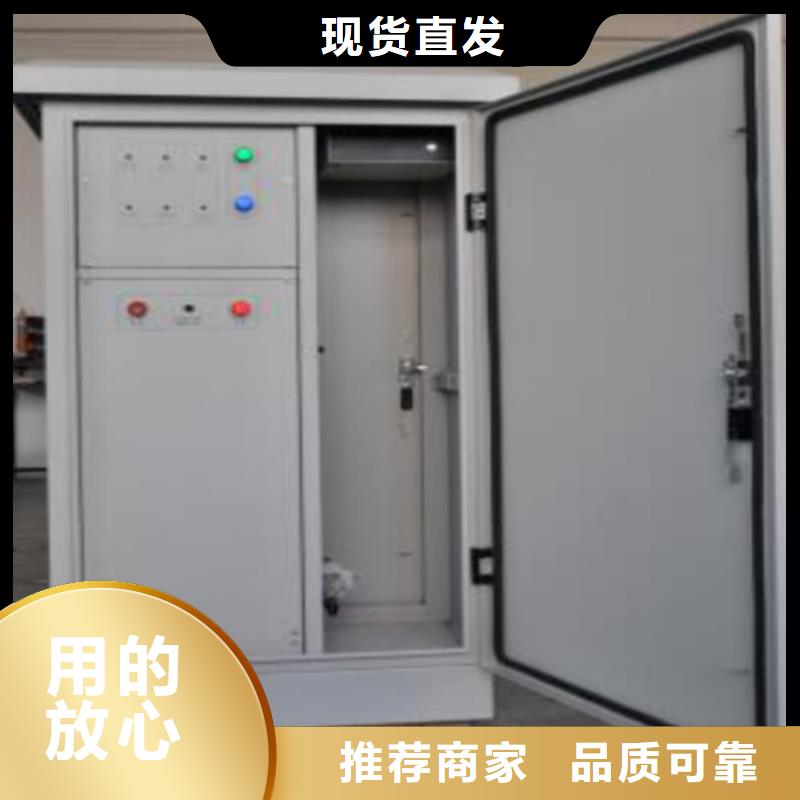

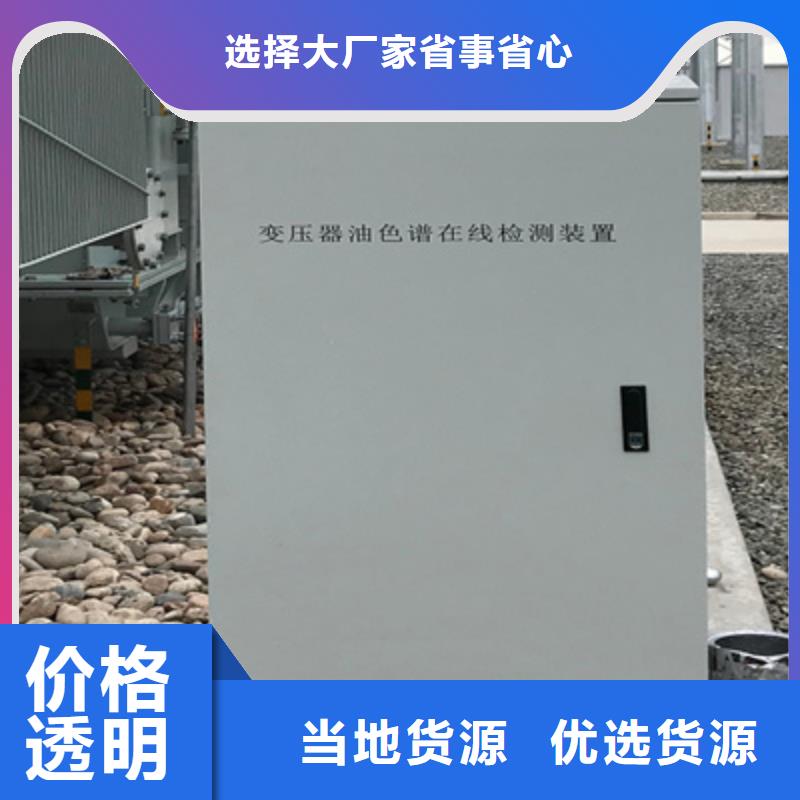

汕头变压器油色谱在线监测系统系统软件操作系列变压器色谱在线监测系统运行软件V2.0，考虑到多用户、远程在线监测等应用特点，采用了面向对象的设计方式和B/S的架构体系，使系统具有良好的扩展性和重用性。本软件运行于已安装.net framework2.0的微软NT/2000/2003等服务器版操作系统，并配置了Internet信息服务(IIS)，版本为5.0以上。通过本软件，可以实时监测系统数据、浏览历史数据以及查看服务器端及本地检测数据。本软件很好地满足了变压器设备在线状态检修的需要，实现了数据分析、数据显示、实时监测、报表、参数设置等功能。本系统运行于网络环境下，提供了友好的用户界面，操作简单，维护方便。具体特点如下：1、融合了的测量设备，提供了、丰富的测量内容、本系统采用了的测量设备，提供了对多种气体组分、微水、载压等指标的测量，极大丰富了测量内容，给用户提供了多样化的信息。2、采用准确、可靠的智能谱峰识别技术、色谱单元中采用一种全新的谱峰识别算法，能不依赖于保留时间识别出峰的位置和峰的高度。解决了保留时间的变化对峰的识别和测量精度的影响。3、故障诊断算法先进、实用采用改良三比值法、大卫三角法及立方体图示法和改良三比值法、大卫三角法及立方体图示法专家系统，该系统故障诊断准确率高，故障分类有效。4、采用复合增益控制技术，提高了测量灵敏度和测量范围，系统通过软件实现同一幅谱图中不同组分采用不同的增益，在保证乙炔测量分辨率的前提下，避免了氢气测量的量程超限问题。

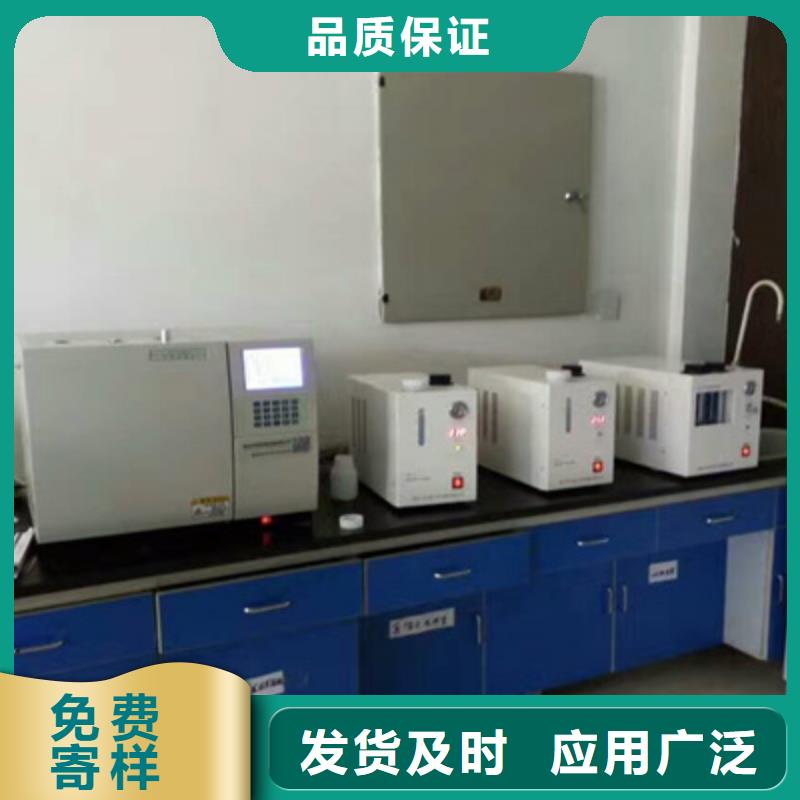

汕头变压器油色谱在线监测系统 开箱检查按装箱单清点仪器和附件。第二章 仪器工作原理、结构及安装一、仪器工作原理绝缘油色谱分析仪是一种多组份混合物的分离与检测的分析工具。它是以气体为流动相，采用冲洗法的柱色谱技术。从结构上看，又是一个载气连续运行的自动记录仪器。其工作流程见图二。气相色谱分离是利用试样中各组份在色谱柱中的气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次的分配（吸附-脱附或溶解-释放），由于固定相对各组份的吸附或溶解能力不同（即保留作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，顺序离开色谱柱进入检测器，经检测器后转换为电信号送至色谱数据处理装置处理。图二 绝缘油色谱分析仪工作流程示意图二、仪器整机结构变压器油色谱仪由主机(包括进样、色谱分离、检测及电气、气路控制系统)、色谱数据处理机或工作站组成。主机分为：色谱柱室（包括进样和检测器）和气路、电气控制部分。1、气路变压器油色谱仪采用先进的气路结构，三柱三气路操作。气路流程可靠、灵活、易于扩展，基线稳定性好。基本气路为9路（其气路流程见图三），可扩展到21路。气路控制面板位于仪器整机右下侧（见图一仪器外型结构），图三 变压器油色谱仪气路流程图使用填充柱操作时：载气分为载气1和载气2，经稳压阀与稳流阀调节后分别与汽化室1和汽化室2连接，并有压力表指示。

汕头变压器油色谱在线监测系统通入气体后，用秒表测量皂膜由0点到10所经过的时间，以ml/min计算气体流量。为了避免污染气路，一定要注意流量计内部皂液的使用高度，以防止皂膜溶液从流量计流入气路。例如：用秒表测量皂膜由0点到10ml所经过的时间为 12秒，则所测流量F＝10＊60/12＝50ml/min 流量测量示意可以起用仪器秒表功能：皂膜由0点到Xml所经过的时间为 T秒，则所测流量F＝60/T的数值＊ X ml/min四、填充柱安装图九 填充柱外型尺寸图图十 填充柱安装图 第四章 键盘及其控制操作控制面板打开位于机箱右下面的电源开关，仪器通电，液晶显示屏点亮。仪器经过自检，数秒后，显示如[图十二]界面（当光标处于后面任一界面下面的状态时，可按“0”键回到此界面）；再经过数秒后，界面显示为如[图十三]。此界面为温度控制界面，此时光标位于温度设定栏。如果要将检测器升温至260℃，只需将光标移至检测器的设定温度处，依次按下：《2》＋《6》＋《0》＋《确认》键，此时检测器的设定温度为260℃。如果输入错误可按两次“·”键进行；重新设定温度。用同样的方法可以给柱箱、汽化、检测器设定温度。运行时间栏是从此次开机开始计时到关机前的时间，下次开机，重新计时。加热状态栏，“0”表示关，“1”表示开。即将光标移至加热状态栏，依次按《1》＋《确认》键 将显示“开”状态，依次按《0》＋《确认》键，将显示“关”状态。在设置温度时必须注意不能超过保护温度，仪器设定初始保护温度值为400℃。当仪器某一温度加热区温度参数设置不当或由于各种原因产生仪器温度失控。
