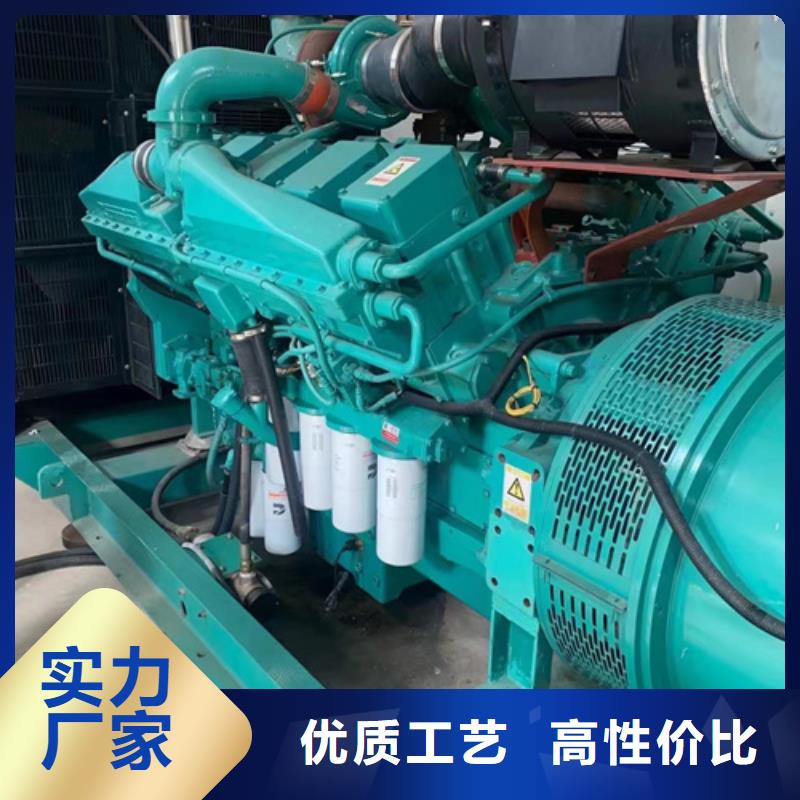

发电机组曲轴飞轮的结构 在KTTA型柴油机曲轴的后端装有曲轴齿轮。曲轴上的后吃了有两种形式：窄的和宽的。龙岗发电机组出租，当柴油机不需要安装后齿轮驱动下部总成时，仅在工厂生产时安装的齿轮。这种窄的齿轮仅能驱动机油泵。在维修中不提供窄的齿轮。 当柴油机需要安装后齿轮传动总成时，应安装宽的齿轮；在柴油机不安装后齿轮传动总成时，也能装用宽的齿轮，维修用的曲轴仅装宽齿轮。 柴油机上的曲轴，在前轴端和后轴端和后轴端均装有定位销钉或卷筒销，使用这种销钉可以将减振器、曲轴连接法兰盘和飞轮正确对正。 柴油机上所有的曲轴油封都是特氟隆（聚盖氟乙烯）覆盖唇口型（涡卷型）。这种特氟隆覆盖唇口型油封，在油封唇口的背面没有弹簧，油封的唇口是一片薄而硬的特氟隆。为曲轴后油封。有湿式飞轮壳油封和干式飞轮壳油封两种。湿式飞轮壳油封有一只双唇密封元件。干式飞轮壳油封有一只密封元件和防尘唇，干式应用苛刻的运输环境下，如具有多灰尘的工地等环境下使用。 曲轴前油封。两只油唇不得接触台阶和油封安装套筒。油封必须与齿轮室孔的倒角齐平或不低于0.51mm。 特氟隆性油封在装配以前必须是干的，不要用润滑脂或油润滑油封唇边和轴劲，必须保持油封和曲轴清洁和干燥，否则将产生漏油。因为具有特氟隆降的油封在轴开始旋转后，油封唇口将一层特氟隆薄膜涂到轴劲上，油封将产生泄漏。 曲轴的后端突缘上装有飞轮。曲轴的轴向定位在曲轴的后端，即在第七道主轴承的前后，上、下共嵌入四个半圆形止推环，以限制曲轴的轴向移动。装配时，止推轴承上槽必须指向曲轴上的法兰一侧。

柴油发电机组的直流电动机启动 电动机启动系统由操作人员通过踏板和杠杆操作启动开关，使电动机的齿轮啮入飞轮齿圈或者操作人员揿下启动按钮，电磁开关通电吸合，控制启动机和齿轮啮入轮齿圈带动柴油机启动。 1．启动电动机的离合机构 启动电动机轴上的啮合齿轮在启动时，才与发动机曲轴上的飞轮齿圈相啮合，而当发动机开始运行后，启动电动机应立即与曲轴分。否则当发动机转速升高，使启动电动机大大超速旋转，产生很大的离心力，造成损坏，甚至使启动电动机电枢飞散。因此，启动电动机必须装离合机构。启动时保证启动电动机的动力能传递给曲轴，启动后能切断启动电动机与发动机曲轴的联系。 常用的离合机构有以下几种： (1)弹簧离合机构这种机构套装在启动机电枢轴上，驱动齿轮的右端活套在花键套筒的左端的外圆上，两个扇形块装入齿轮右端相应缺口中并伸人花键套筒左端的环檜内，这样齿轮和花键套筒可一起作轴向移动，两者可相对滑转。离合弹簧在自由状态下的内径小于齿轮和套筒相应外圆面的直径，安装时紧在外圆面上。启动机带动花键套筒旋转，有使离合弹簧收缩的趋势，由于离合弹簧被箍在相应外圆面上，于是，启动机扭矩靠弹簧与外圆面的摩擦传给驱动齿轮，从而带动飞轮圈转动。当机启动后，齿轮有比套筒转速快的趋势，弹簧胀开，离合齿轮在套簡上滑动，从而使齿轮与飞轮齿圈脱开。 该离合机构较简单，所配用的ST614型启动机，其电压为流24V、功率为5.3kW，操作方便，因而得到广泛应用。 （2）摩擦片式离合机构摩擦片式离合机构。这种离合结构这样装配的，内花键壳9装在具有右旋外花键上，主动片8套在内花键壳9的导槽中，而从动片6与主动片8相间排列，旋装在花键套10上的螺母2与摩擦片之间，装有弹性3圈，压环4和调整垫片5。驱动齿轮右端的形部分有一个导槽，从动片齿形凸缘装入此导槽之中， 装卡环7，以防止启动机驱动齿轮1与从动片松脱。离合结构装好后摩擦片之间无压紧力。 启动时，花键套10按顺时针方向转动，靠内花键壳9与花键套10之间的右旋花键，使内花键壳在花键套上向左移动将摩擦片压紧，从而使离合机构处于接合状态，启动机的扭矩靠摩擦片之间的摩擦传给驱动齿轮，带动飞轮齿圈转动。发动机启动后，驱动齿轮相对于花键套转速加快，内花键壳在花键套上右移，于是摩擦片便松开，离合机构处于分离状态。 该离合机构摩擦力矩的调整，即调整垫片5可改变内花键壳端部与弹性垫圈之间的间隙，以控制弹性垫圈的变形量，从而调整离合机构所能传递的 摩擦力矩。 摩擦片式的离合机构由于可传动的扭矩较大。因此，通常用于较大启动扭矩的柴油机上。 2.启动机电嵫操机构 为柴油机所用的ST614型启动机的结构图。它由串激式直流电动机作启动机，其功率为5.3kW，电压为24V，此外，还有电磁开关和离合机构等部件组成。 为电磁操纵机构启动机电气接线图。 启动时，打开电路锁钥（即电路开关），然后，揿下启动按钮4，电路接通，于是电流通入牵引电磁铁两个线圈：即牵引电磁铁线圈和保持线圈，两个线圈产生同一方向的磁场吸力，吸引铁心左移，并带动驱动杠杆8摆动，使启动机的齿轮与飞轮齿圈进行啮合。铁心1继续向左移，于是，启动开关5触点闭合，启动直流电动机电路接通，直流电动机开始运转工作，同时与启动开关与并联的牵引线圈被短路失去作用，牵引继电器由保持线圈所产生磁场吸力保持铁心位置不动。 启动后，应及时松开启动按钮，使其回到断开位置，并转动电路锁钥，切断电源，以防启动按钮卡住，电路切不断，牵引继电器继续通电。此时，由于电路已切断，保持线圈磁场消失，在复位弹簧的作用下，铁心右移复原位，直流电动机断电停转。同时，齿轮驱动杠杆也在复位弹簧的作用下，使齿轮退出啮合。
