以下是:唐山市迁安市铸铁闸门复合闸门优选厂商的产品参数
产品参数
产品价格批发/套
发货期限当天
供货总量58
运费说明电联
产品名称铸铁闸门
范围铸铁闸门复合闸门供应范围覆盖河北省 唐山市 迁安市、路南区、路北区、古冶区、丰南区、丰润区、曹妃甸区、滦县、滦南县、乐亭县、迁西县、玉田县、遵化市等区域。
【拍门、启闭机、铸铁闸门】为客户提供多样化产品,包括丰南防倒灌拍门、丰润手动不锈钢插板闸门、曹妃甸不锈钢拍门、遵化双止水不锈钢闸门等,适配多元场景需求。铸铁闸门复合闸门优选厂商,耀禹水利机械厂(迁安市分公司)hksl1517-16为您提供铸铁闸门复合闸门优选厂商的资讯,联系人:张经理,发货地:冀州区西王镇工业区。 河北省,唐山市,迁安市 迁安市,河北省唐山市代管县级市,是河北省财政直管县,扩权县。位于河北省东北部,东隔青龙河与秦皇岛市卢龙县相望,南与滦州市相邻,西接迁西县,北以长城为界与秦皇岛市青龙满族自治县毗邻,总面积1227平方千米。截至2022年10月,迁安市下辖4个街道、17镇。2022 年末,迁安市总户数 23.1 万户,户籍总人口 77.6 万人。
铸铁闸门复合闸门优选厂商的详细视频已经上传,通过视频,您可以更深入地了解产品的功能和特点。

以下是:唐山迁安铸铁闸门复合闸门优选厂商的图文介绍

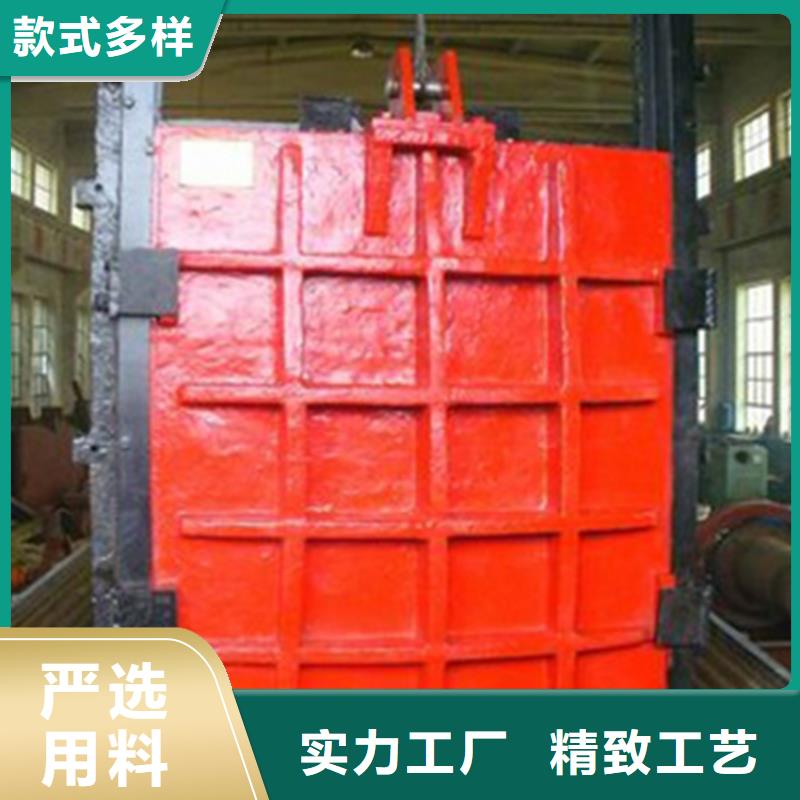

启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  1)、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。  2)、 门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250350mm之间。门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  3)、门体、门框按 工作水头设计,其抗拉、抗压、抗剪强度的系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200  4)、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm  5)、 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  6)、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。  (7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封条采用铜合金经精密加工,密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm,以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂,以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置,保证闸门关闭时,闸板与闸框的密封面紧密接触,闸框密封座与闸板密封座间隙小于0.1mm,闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8) 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,阀杆按 工作开闭力设计,其抗拉、抗压、抗剪强度的系数为不小于5,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。  9)轴导架:轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。  10)、所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。  11)闸门的安装方式采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固,不会预埋钢板处产生漏水现象。  12 闸门安装在墙壁上,为附壁式安装形式。门板一般设于迎水面,




这是商家耀禹水利机械厂(迁安市分公司)发布的 渠道闸门产品,一下是 渠道闸门高清大图和产品介绍,产品真是有效,价格实惠,量大从优。



将调整螺栓与工程配钢筋旱牢,再用塞尺检测各止水面的间隙,同时对间隙超过0.3mm处进行调整,确保各止水面的间隙在0.3mm以下,再将闸门背水面两边立门槽用金属或木质杆支撑,防止浇注时积压,造成门槽向内夹卡门板。 可进行二期浇注。 5)在浇注混凝土时,流进闸板、闸框、斜铁、档板间隙中的灰浆应, 防止灰浆凝固后影响闸门启闭。2 第二系列: 用于城市给水、排水的闸门、堰门等设备可以挂墙安装,也可以与池底相平安装。 四、使用与保养 1)闸门在启闭时应注意闸板上、下极限位置,以免损坏闸门或启闭机。(2)闸门在启闭过程中如有异常情况应立即停止使用并及时检查处理。(3)闸门关闭时在距底面0.1m处,将闸门暂时停住1分钟,利用门底激流 冲净底门槽内的杂物,然后再将闸门关闭。@






吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。

                           2                          mm  闸门孔口规格  板厚 700 6 >700-1100 8 > 1100-2000 12 > 2000-3000  14  :矩形闸门的密封座厚度以闸孔的长边尺寸为准。    吊块螺母与门板的连接结构,应能防止吊块在门板的螺母匣中转动,对于明杆式闸门,吊块螺母为普通螺纹,可用销或螺钉固定,对于暗杆式闸门,吊块螺母为梯形螺纹,与传动螺杆互为螺旋副。  传动螺杆  传动用螺杆应按 工作开启和关闭力设计,其拉伸、压缩和剪切强度的系数不小于5,螺杆的柔度不大于200 楔紧装置   在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm 楔紧件用螺钉(螺柱)分别固定在门板及门框上。   销轴与螺钉、螺栓等紧固件  所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计,其拉伸、压缩和剪切强度的系数应不小于5


点击查看耀禹水利机械厂(迁安市分公司)的【产品相册库】以及我们的【产品视频库】

铸铁闸门复合闸门优选厂商_耀禹水利机械厂(迁安市分公司),联系人:张经理,冀州区西王镇工业区 发货到 河北省 唐山市 迁安市、路南区、路北区、古冶区、丰南区、丰润区、曹妃甸区、滦县、滦南县、乐亭县、迁西县、玉田县、遵化市。
